大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

全部新聞 公司新聞 產品新聞 資料下載 行業新聞
休斯頓大學Alamgir Karim等--利用聚合物納米復合材料中的納米填料維度調節介電性能
       聚合物納米復合材料作為儲能設備和柔性電子產品的電介質具有巨大潛力。納米填料的結構體系有望在控制納米復合材料的電擊穿和介電性能的基本機制中發揮關鍵作用。然而,納米填料的結構和維數對這些性能的影響迄今為止尚未得到徹底研究。本研究探討了聚合物納米復合材料中納米填料維數與介電性能之間的關鍵關系。我們通過分別加入一系列碳基納米填料來制備聚偏氟乙烯 (PVDF) 納米復合材料,包括零維 (0D) 炭黑 (CB)、一維 (1D) 多壁碳納米管 (MWCNT)、1D 單壁碳納米管 (SWCNT)、二維 (2D) 還原氧化石墨烯 (rGO) 和三維 (3D) 石墨。在相同的納米填料濃度下,納米復合材料的頻率相關(1 kHz 至 1 MHz)介電常數 (k) 呈現出層次順序,其中 MWCNT 顯示出最高介電常數 (∼400%),其次是 rGO(∼360%)、CB(∼290%)、SWCNT(∼230%)和石墨(∼70%)。溫度相關(50–150 °C)介電譜表明,由于偶極子運動增強,k 隨溫度升高而升高。然而,它們的介電擊穿強度和能量密度與 k 無關,并呈現出以下順序:SWCNT > MWCNT > CB > rGO > 石墨。由于電擊穿取決于納米復合材料的機械強度,我們將機械性能與納米填料維數相關聯,楊氏模量遵循 1D ≈ 2D > 0D > 3D 順序。這些發現將為設計下一代柔性電子和電容式儲能設備中可調、有利的納米填料基納米復合材料提供基礎見解。

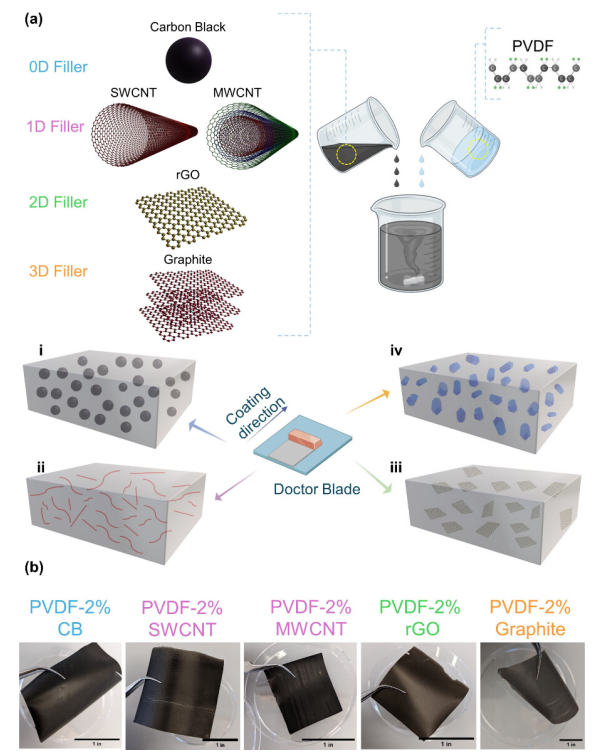

圖 1. (a)使用(i)0D(炭黑,CB)、(ii)1D(多壁碳納米管(MWCNT)和單壁碳納米管(SWCNT))、(iii)2D(還原氧化石墨烯(rGO))和(iv)3D(石墨)納米填料與 PVDF(聚偏氟乙烯)聚合物基質制成的納米復合薄膜的示意圖。 (b)通過刮刀技術制成的厚度約為 100 μm 的 PVDF-2 wt% CB、PVDF-2 wt% SWCNT、PVDF-2 wt% MWCNT、PVDF-2 wt% rGO、PVDF-2 wt% 石墨薄膜的圖像。

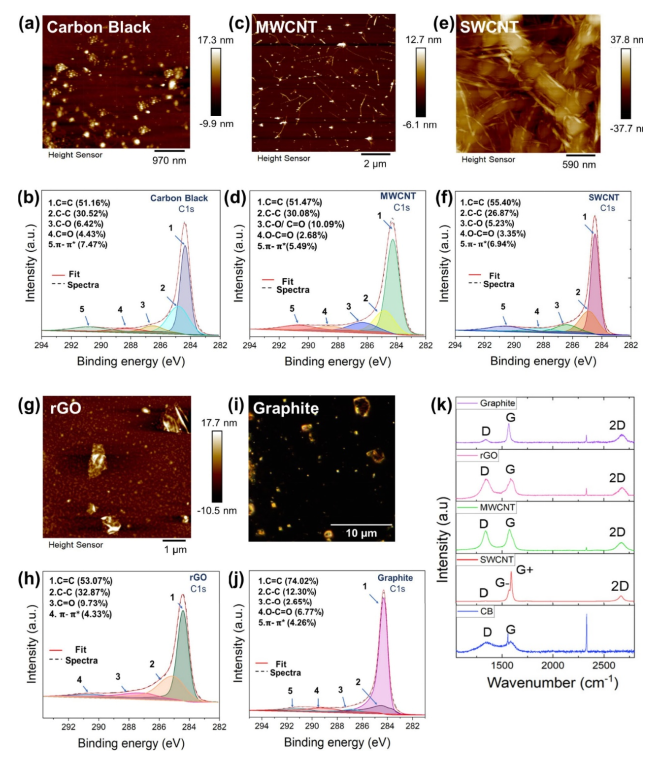

圖 2. (a) 炭黑 (CB)、(c) 多壁碳納米管 (MWCNT)、(e) 單壁碳納米管 (SWCNT) 和 (g) 還原氧化石墨烯 (rGO) 的 AFM 高度圖像;(i) 石墨的光學顯微鏡圖像。(b) CB、(d) MWCNT、(f) SWCNT、(h) rGO 和 (j) 石墨的 XPS 高分辨率 C 1s 光譜。(k) 石墨、rGO、MWCNT、SWCNT 和 CB 在波長為 1000–2800 cm–1 時的拉曼光譜。

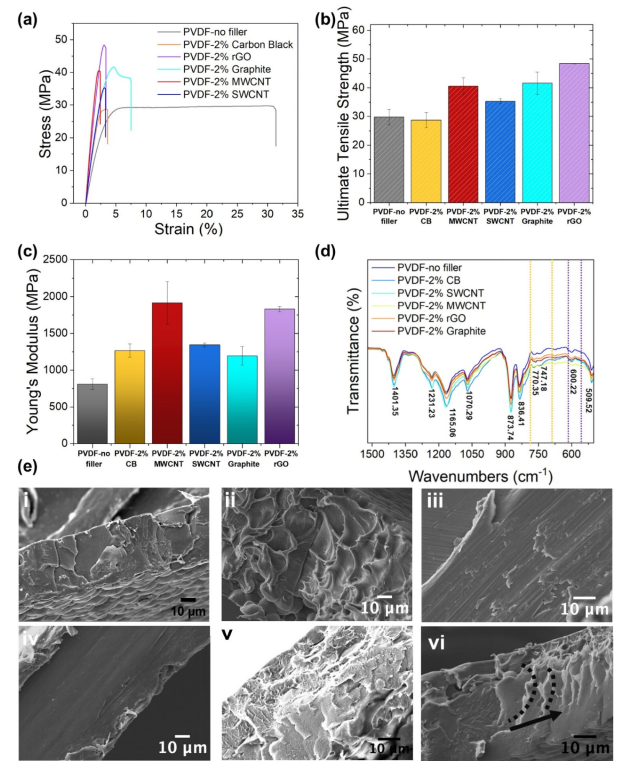

圖3. (a)應力-應變曲線、(b)極限拉伸強度、(c)楊氏模量和(d)厚度約為 100 μm 的 PVDF-無填料、PVDF-2 wt% CB、PVDF-2 wt% MWCNT、PVDF-2 wt% SWCNT、PVDF-2 wt% rGO 和 PVDF-2 wt% 石墨膜的 ATR-FTIR 光譜。 (e)通過在液氮下壓裂薄膜,產生了(i)無填料的 PVDF、(ii)PVDF-2 wt% CB、(iii)PVDF-2 wt% MWCNT、(iv)PVDF-2 wt% SWCNT、(v)PVDF-2 wt% rGO 和(vi)PVDF-2 wt% 石墨膜的橫截面 SEM 圖像(箭頭表示微裂紋擴展的方向)。

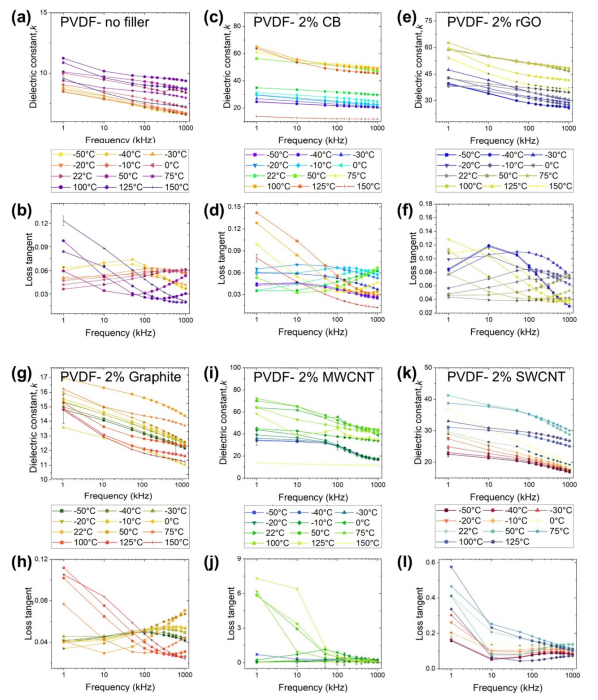

圖 4. (a) PVDF-無填料、(c) PVDF-2 wt% CB、(e) PVDF-2 wt% rGO、(g) PVDF-2 wt% 石墨、(i) PVDF-2 wt% MWCNT 和 (k) PVDF-2 wt% SWCNT 薄膜的頻率相關 (1 kHz 至 1 MHz) 介電常數。(b) PVDF-無填料、(d) PVDF-2 wt% CB、(f) PVDF-2 wt% rGO、(h) PVDF-2 wt% 石墨、(j) PVDF-2 wt% MWCNT(插圖顯示高溫光譜部分)、(l) PVDF-2 wt% SWCNT 薄膜在 −50 °C 至 150 °C 溫度下的頻率相關 (1 kHz 至 1 MHz) 損耗角正切(原位)。

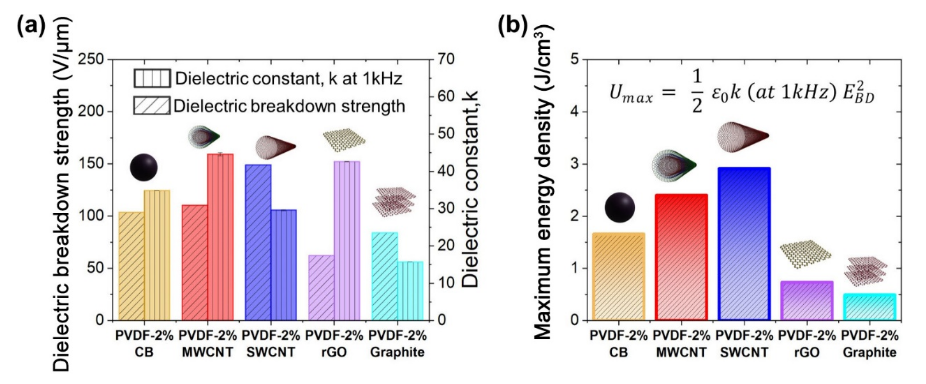

圖 5. (a)PVDF-2 wt % CB、PVDF-2 wt % MWCNT、PVDF-2 wt % SWCNT、PVDF-2 wt % rGO 和 PVDF-2 wt % 石墨膜的介電擊穿強度和介電常數(在 10 kHz 時)和(b)PVDF-2 wt % CB、PVDF-2 wt % MWCNT、PVDF-2 wt % SWCNT、PVDF-2 wt % rGO 和 PVDF-2 wt % 石墨膜在 10 kHz 時的最大能量密度。

       相關科研成果由休斯頓大學Alamgir Karim等人于2024年發表在ACS Applied Materials & Interfaces(https://doi.org/10.1021/acsami.4c16329)上。原文:Tuning Dielectric Properties with Nanofiller Dimensionality in Polymer Nanocomposites

摘自《石墨烯研究》公眾號
您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :

石墨烯系列產品 石墨烯薄膜 石墨類產品 分子篩類產品 碳納米管和其他納米管系列 活性炭及介孔碳系列產品 吉倉代理進口產品/國產產品 包裝盒類 改性高分子類及其導電添加劑 納米顆粒/微米顆粒 富勒烯類產品 化學試劑及生物試劑類 MXenes材料 量子點 金剛石類 納米化合物及稀土氧化物 石墨烯設備及其材料 鋰電池導電劑類 外接修飾分子偶聯服務 委托開發服務 微電子產品 石墨烯及納米材料檢測業務 石墨烯檢測設備 納米線類/納米棒類 實驗室耗材類 鈣鈦礦材料(OLED) 導熱硅膠片
公司新聞 產品新聞 行業新聞 資料下載
色综合av综合无码综合网站 | 成年人在线视频网站 | 亚洲乱码中文字幕综合 | 国产色视频在线观看免费 | 国产精品久人妻精品老妇 | 长腿校花无力呻吟娇喘的视频 | 久久精品国产亚洲av嫖农村妇女 | 美女扒开大腿让男人桶 | 韩国精品一区二区三区无码视频 | 国产精品熟妇一区二区三区四区 | 一个人在线观看免费视频www | 疯狂做受xxxx高潮欧美日本 | 8x8ⅹ在线永久免费入口 | 特级毛片a级毛片在线播放www | 无码喷潮a片无码高潮 | 久久99国产乱子伦精品免费 | 亚洲亚洲人成综合网络 | 中国老妇女毛茸茸bbwbabes | 久久久精品久久 | 久久久久亚洲精品无码蜜桃 | 久久人人青草97香蕉 | 妖精色av无码国产在线看 | 极品少妇一区二区三区四区 | 久久久久亚洲av无码专区首jn | 精品国产污污免费网站入口 | 无码人妻久久久一区二区三区 | 日本阿v片在线播放免费 | 国产乱子伦视频一区二区三区 | 五月丁香啪啪 | 亚洲人成网站在线在线观看 | 久久久全国免费视频 | 久久精品国产亚洲av蜜臀 | 人人色在线视频播放 | 老头边吃奶边弄进去呻吟 | 国产sm调教折磨视频 | 亚洲国产精品一区二区成人片 | 久久无码人妻一区二区三区 | 国产综合精品一区二区 | 久久精品福利视频在线观看 | 夜夜未满十八勿进的爽爽影院 | 亚洲 另类 日韩 制服 无码 |
