由于對高功率、高能量密度器件的迫切需求,鋰離子電容器(lic)備受關(guān)注。然而,不同電荷存儲機制的陽極和陰極之間固有的不平衡阻礙了能量和功率密度的進一步提高。MXenes是一種新型二維材料,具有金屬導(dǎo)電性、手風(fēng)琴狀結(jié)構(gòu)、層間間距可調(diào)等特點,在電化學(xué)儲能器件中得到了廣泛應(yīng)用。在這里,我們提出了一種多孔Ti
3C
2 MXenes衍生的復(fù)合材料(pTi
3C
2/C),具有增強的動力學(xué)。這種策略有效地減少了表面基團(−F和−O),并產(chǎn)生了擴大的平面間距。Ti
3C
2T
x的平面內(nèi)孔隙增加了活性位點,加速了鋰離子擴散動力學(xué)。得益于平面間距的擴大和鋰離子的加速擴散,pTi
3C
2/C作為陽極實現(xiàn)了優(yōu)異的電化學(xué)性能(2000次循環(huán)后容量保持在80%左右)。此外,用pTi
3C
2/C陽極和活性炭陰極制備的LICs顯示出110 Wh kg
−1的最大能量密度和4673 W kg
−1的相當(dāng)大的能量密度71 Wh kg
−1。這項工作提供了一種有效的策略,以實現(xiàn)高抗氧化能力和提高電化學(xué)性能,代表了在結(jié)構(gòu)設(shè)計和可調(diào)表面化學(xué)的LICs中MXene的新探索

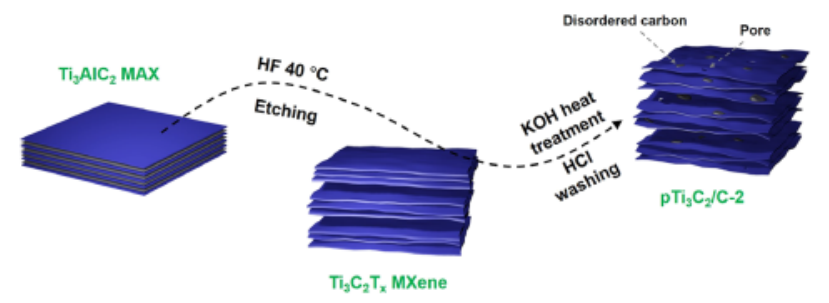

圖1. pTi
3C
2/C-2雜化物的合成示意圖。

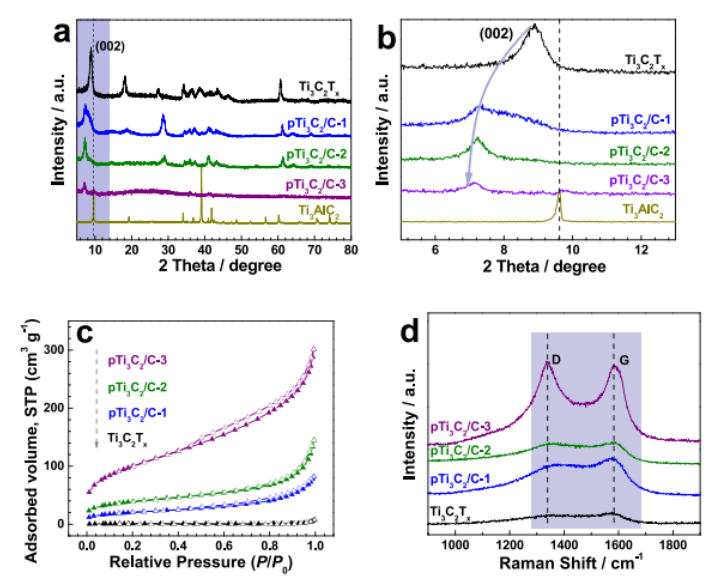

圖2 (a、b) Ti
3AlC
2 MAX、Ti
3C
2T
x MXene和pTi
3C
2/C復(fù)合材料的XRD圖譜;(c) Ti
3C
2T
x MXene和pTi
3C
2/C復(fù)合材料在77 K時的氮吸附等溫線;(d) Ti
3C
2T
x MXene和pTi
3C
2/C復(fù)合材料的拉曼光譜。

圖3. (a, d) Ti
3C
2T
x MXene和(b, c, e) pTi
3C
2/c -2復(fù)合材料的SEM圖像;(f)鈦,(g)碳,(h)氧和(i)鉀的EDX元素映射。

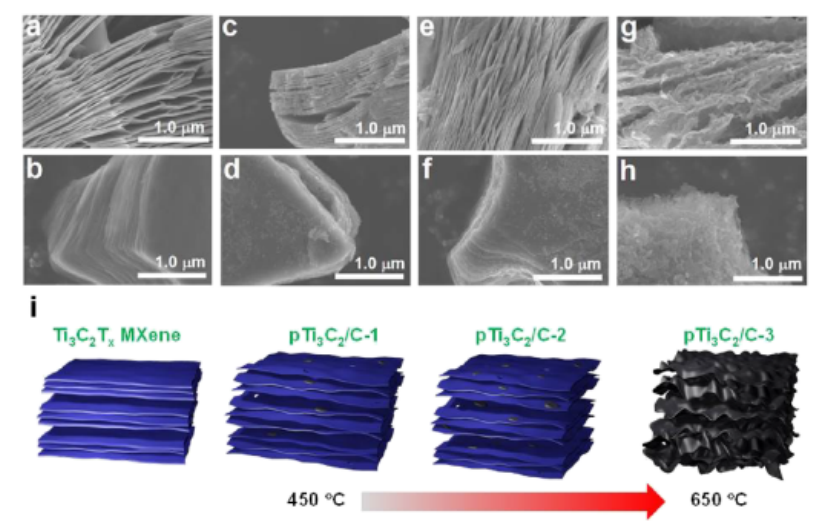

圖4 (a、b) Ti
3C
2T
x MXene、(c、d) pTi
3C
2/C-1、(e、f) pTi
3C
2/C-2、(g、h) pTi
3C
2/C-3的SEM圖像;(i)從Ti
3C
2T
x MXene到pTi
3C
2/C復(fù)合材料的結(jié)構(gòu)演變。

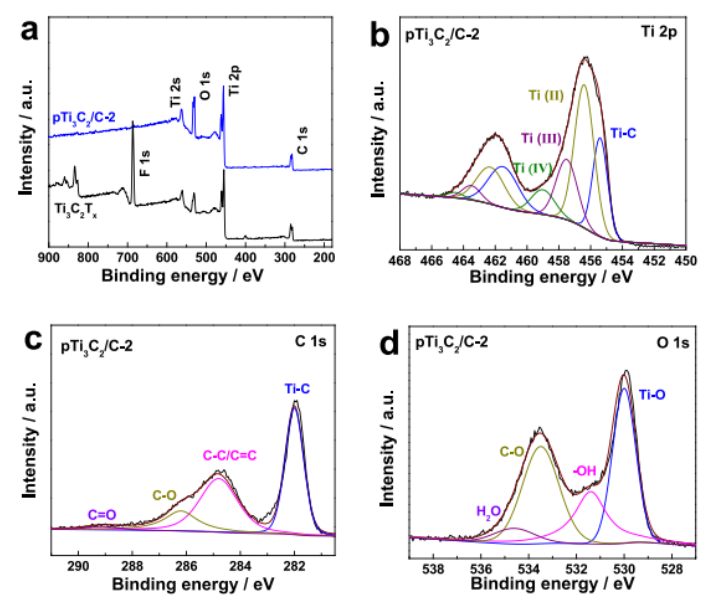

圖5 (a)測定了Ti
3C
2T
x MXene和pTi
3C
2/C-2復(fù)合材料的XPS譜;pTi
3C
2/c-2復(fù)合材料的高分辨率(b) Ti 2p, (c) C 1s和(d) O 1s XPS譜。

圖6 (a) pTi
3C
2/C-2電極在0.1 mV s
−1時的CV曲線; (b) Ti
3C
2T
x和pTi
3C
2/C-2電極的充電-放電(0.1 A g
−1)和(c)循環(huán)性能(0.5 A g
−1); (d) Ti
3C
2T
x、pTi
3C
2/C-1、pTi
3C
2/C-2、pTi
3C
2/C-3電極在不同電流密度下的速率性能。

圖7 (a) pTi
3C
2/C-2電極在不同掃描速率下的CV曲線;(b) pTi
3C
2/C-2電極對數(shù)(i)與對數(shù)(ν)的線性擬合;(c) Ti
3C
2T
x和pTi
3C
2/c-2電極的Nyquist圖;(d) Ti
3C
2Tx和pTi
3C
2/C-2中的鋰離子的示意圖。

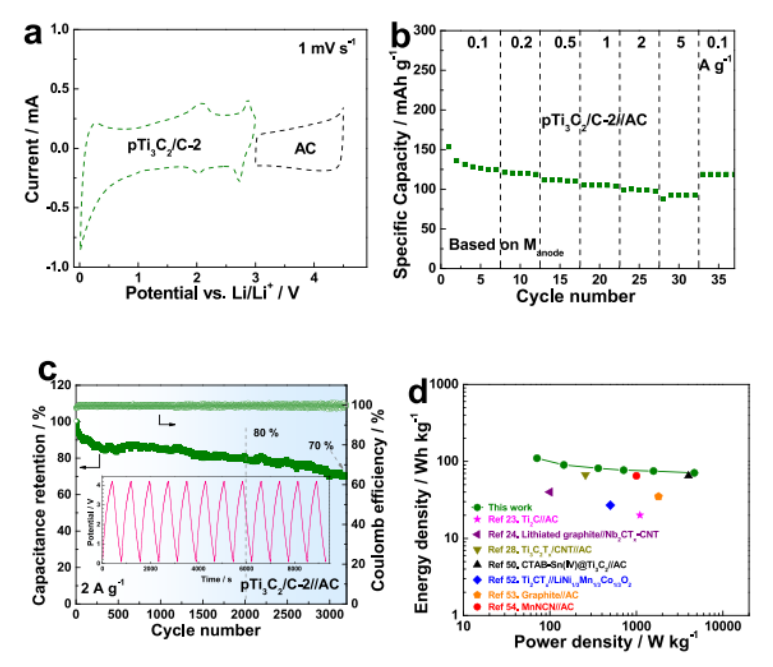

圖8 (a) AC和pTi
3C
2/C-2電極在掃描速率為1 mV s
−1時的半電池CV曲線;(b) pTi
3C
2/C
-2//AC器件的速率性能(基于陽極質(zhì)量的特定容量);(c) pTi
3C
2/C-2//AC器件在2a g
−1的循環(huán)性能;(d) pTi
3C
2/C-2//AC器件的Ragone圖。
相關(guān)科研成果由國家納米科學(xué)中心Bao-Hang Han等人2023年發(fā)表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.2c21327)上。原文:Holey Ti
3C
2 MXene-Derived Anode Enables Boosted Kinetics in Lithium-Ion Capacitors。
轉(zhuǎn)自《石墨烯研究》公眾號
