大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

        加氫脫硫技術(shù)是石油工業(yè)中廣泛采用的去除有害硫化物、保護(hù)環(huán)境的重要技術(shù)。MoS₂是最常用的HDS催化劑，但由于其較高的表面能，易于堆積?；钚訫oS₂納米片有望在防止聚集和增加可訪問性方面得到很好的支持。在目前的研究中，二維Ti₃C₂ MXene被用作一種新型的載體來控制錨定MoS₂納米片以實(shí)現(xiàn)高效的HDS。采用簡單的一步水熱法成功構(gòu)建了Ti₃C₂支撐的具有三維互聯(lián)網(wǎng)絡(luò)的CoMoS₂ (CoMoS₂/Ti₃C₂)復(fù)合材料。系統(tǒng)的表征表明MoS₂納米片在Ti₃C₂ MXene層上和層間垂直生長。與CoMoS₂相比，CoMoS₂/Ti₃C₂具有良好的開放結(jié)構(gòu)，具有更大的比表面積和更高的CoMoS活性相比例。在CoMoS₂/Ti₃C₂催化下，二苯并噻吩HDS的反應(yīng)速率常數(shù)比在CoMoS₂上提高了2.8倍。CoMoS₂/Ti₃C₂在惡劣的高溫反應(yīng)環(huán)境中也表現(xiàn)出良好的穩(wěn)定性。

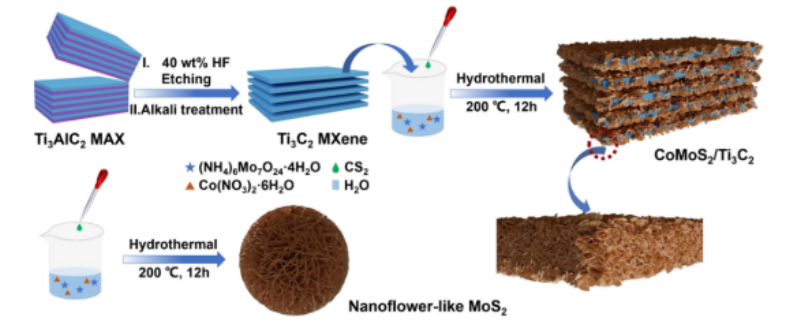

圖1. 合成Ti₃C₂ MXene、CoMoS₂和CoMoS₂/Ti₃C₂的示意圖。

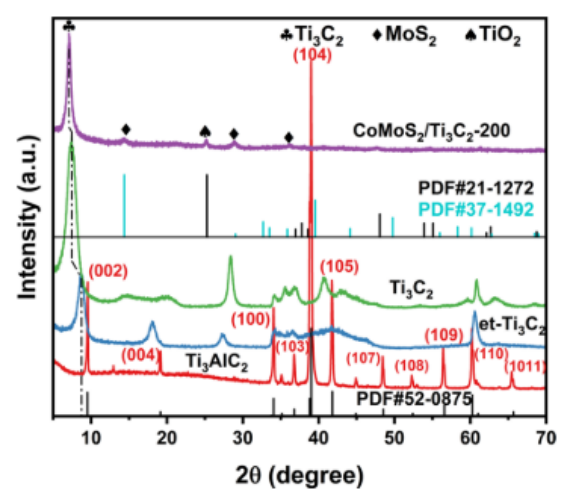

圖2 Ti₃AlC₂, et-Ti₃C₂, Ti₃C₂和CoMoS₂/ Ti₃C₂-200的XRD譜圖。

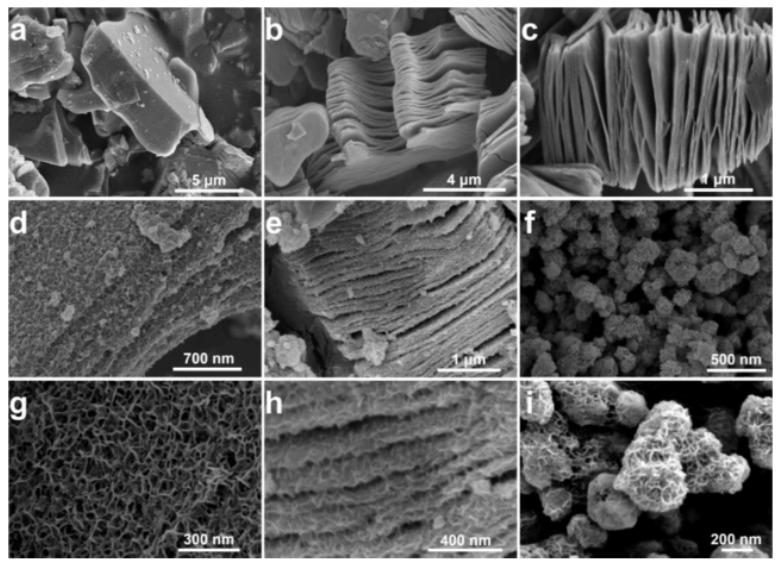

圖3. (a) Ti₃AlC₂ MAX， (b) et-Ti₃C₂， (c) Ti₃C₂和(d,g) CoMoS₂/Ti3C2-200和(f,i) CoMoS₂樣品的俯視圖和(e,h)側(cè)視圖的SEM圖像。

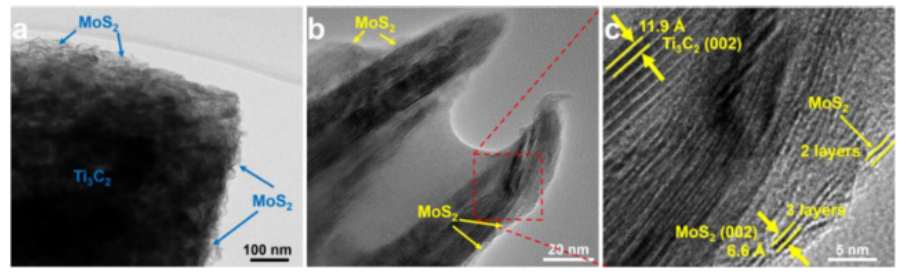

圖4. CoMoS₂/Ti₃C₂-200的TEM圖(a)和HRTEM圖(b,c)。

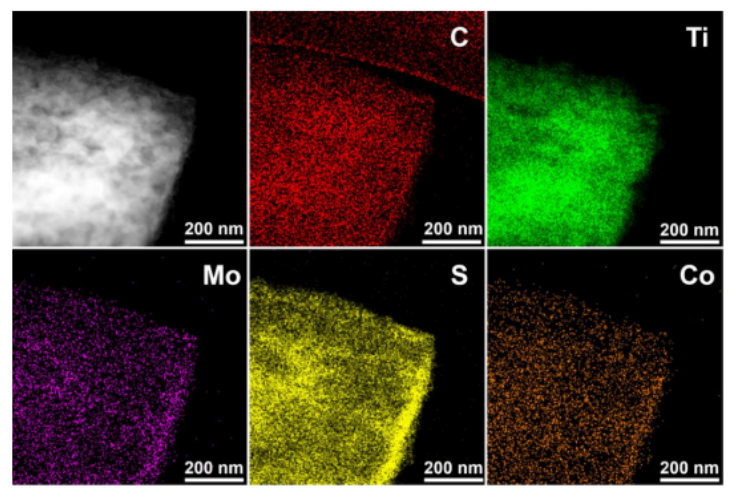

圖5 CoMoS₂/Ti₃C₂-200的HAADF-STEM圖像和EDS元素映射。

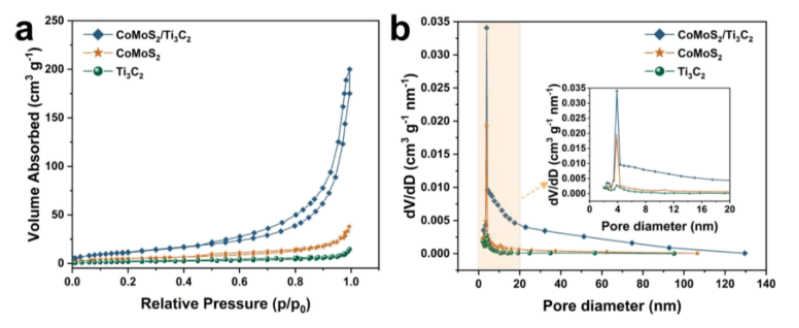

   圖6 (a)氮?dú)馕?解吸等溫線和(b) Ti₃C₂、CoMoS₂和CoMoS₂/Ti₃C₂-200的孔徑分布圖。

圖7 樣品的XPS光譜。(a) CoMoS₂/Ti₃C₂的Ti 2p， (b) Mo 3d和(c) Co 2p;(d) CoMoS2-200的Co 2p。

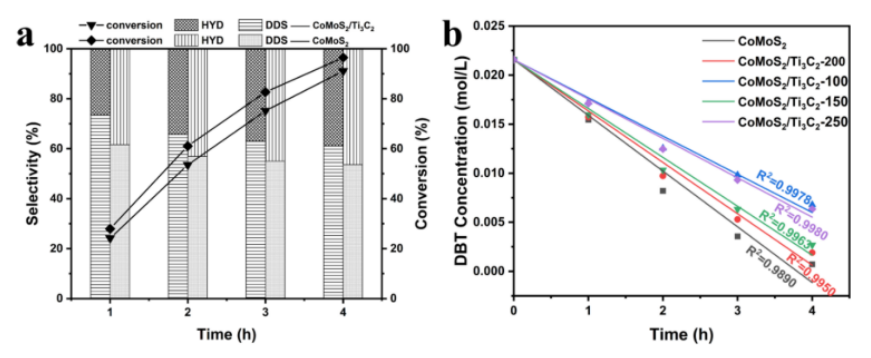

   圖8. 制備樣品的催化性能。(a) CoMoS₂和CoMoS₂/Ti₃C₂-200上的DBT轉(zhuǎn)化率和HYD/DDS選擇性。(b) DBT濃度數(shù)據(jù)與CoMoS₂、CoMoS₂/Ti₃C₂-200、CoMoS₂/Ti₃C₂-100、CoMoS₂/Ti₃C₂-150和CoMoS₂/Ti₃C₂-250反應(yīng)時(shí)間的關(guān)系。

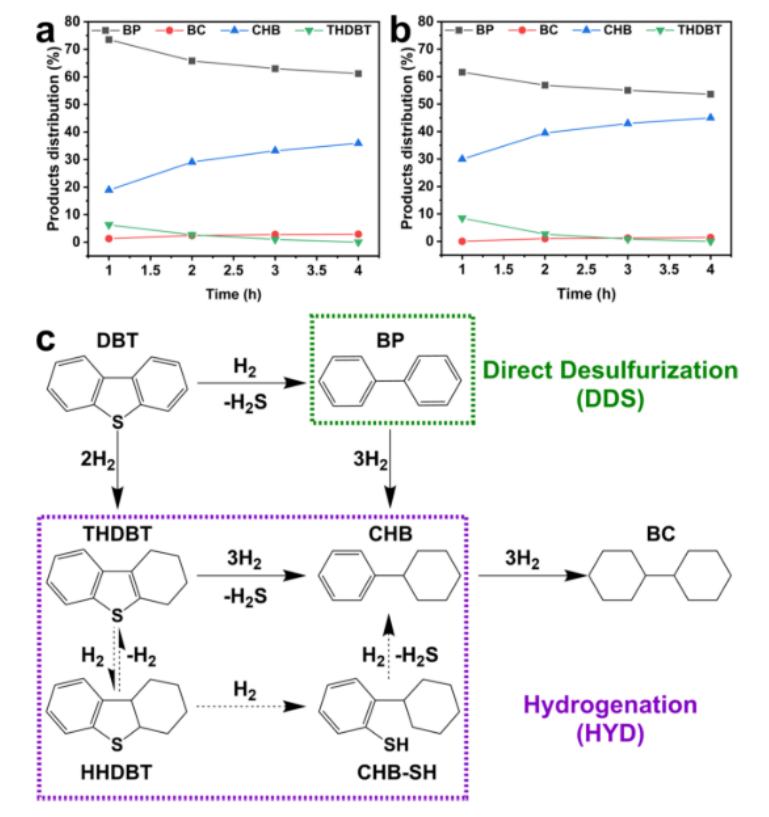

圖9. (a) CoMoS₂/Ti₃C₂-200和(b) CoMoS₂催化的產(chǎn)物分布數(shù)據(jù)vs反應(yīng)時(shí)間。(c) DBT HDS反應(yīng)步驟。

      相關(guān)科研成果由天津大學(xué)化學(xué)工程與技術(shù)學(xué)院Guozhu Li等人于2022年發(fā)表在ACS Applied Nano Materials (https://doi.org/10.1021/acsanm.2c01892)上。原文：Co-Doped MoS₂ Nanosheets Vertically Grown on Ti₃C₂ MXenes for Efficient Hydrodesulfurization in High-Temperature Environments

轉(zhuǎn)自《石墨烯研究》公眾號
