碳纖維增強(qiáng)聚合物(CFRP)復(fù)合材料的阻尼性能在許多工程領(lǐng)域中起著至關(guān)重要的作用。本文的目的是研究如何通過二維多層氧化石墨烯(GO)的界面滑動來改善CFRP復(fù)合材料的阻尼性能。在這項工作中,我們展示了定向GO在碳纖維/環(huán)氧界面上是如何增強(qiáng)碳纖維方向上的能量耗散能力的。用動態(tài)力學(xué)分析儀測量了CFRPs的阻尼損失因子。研究了不同掃描模式(溫度、頻率和應(yīng)變)下GO對CFRPs阻尼性能的影響。結(jié)果表明,在碳纖維表面沉積GO可以提高CFRPs在較寬的溫度、頻率和應(yīng)變范圍內(nèi)的阻尼性能。當(dāng)應(yīng)變?yōu)?.23%,頻率為1 Hz時,CFRPs (0.0345)的阻尼損失因子增加了113%。在ANSYS中提出了基于應(yīng)變能法的數(shù)值參數(shù)分析方法,結(jié)合實驗數(shù)據(jù)得到了多層GO的界面特性。利用GO界面阻尼參數(shù)可以預(yù)測多層碳納米材料改性復(fù)合材料在不同服役條件下的阻尼性能。

圖1. 纖維表面的典型SEM圖像和紅色矩形區(qū)域上EDS映射結(jié)果(a-c) Raw-CF、(d-f) Desized-CF和(g-i) GO-CF。EDS圖中插入了碳和氧的原子百分比。

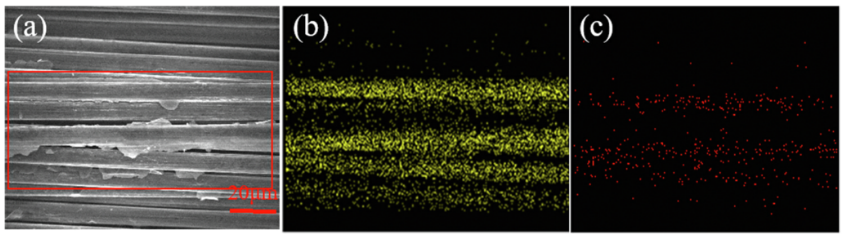

圖2. 通過EDS繪制出(a)中紅色矩形區(qū)域的GO-CF表面(b)碳(c)氧O元素的分布,表示GO在CF上的均勻分布。

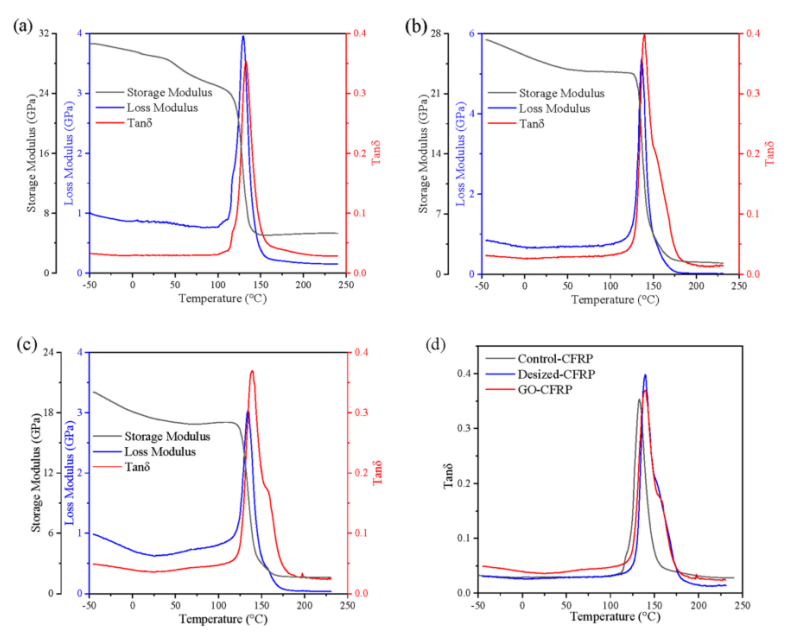

圖3. 溫度掃描(采樣間隔為1℃) (a) Control-CFRP,(b) Desized- CFRP和(C) GO-CFRP的DMA結(jié)果。(d)不同類型CFRP阻尼損失因子的比較。

圖4. CFRP在循環(huán)加載時,由于纖維/環(huán)氧樹脂界面變形而導(dǎo)致的GO內(nèi)部多層界面滑動示意圖。

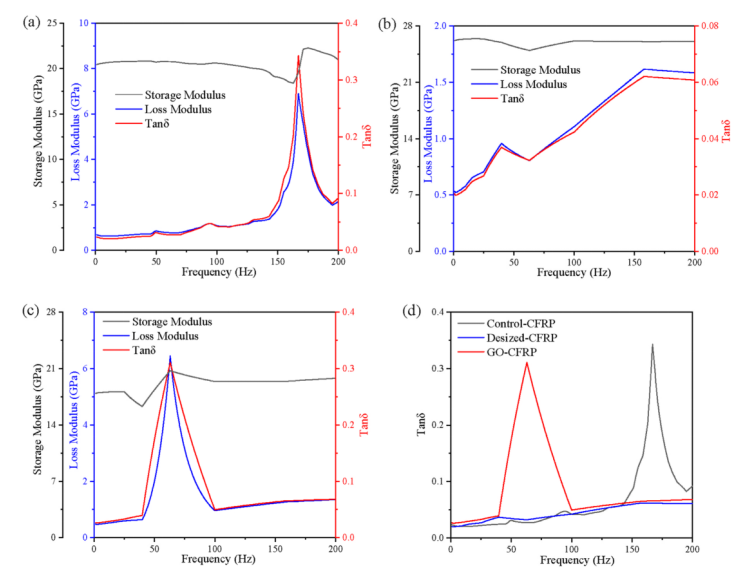

圖5. 頻率掃描(采樣間隔為0.1 Hz) (a) Control-CFRP, (b) Desized- CFRP和(c) GO-CFRP的DMA結(jié)果。(d)不同類型CFRP阻尼損失因子的比較。

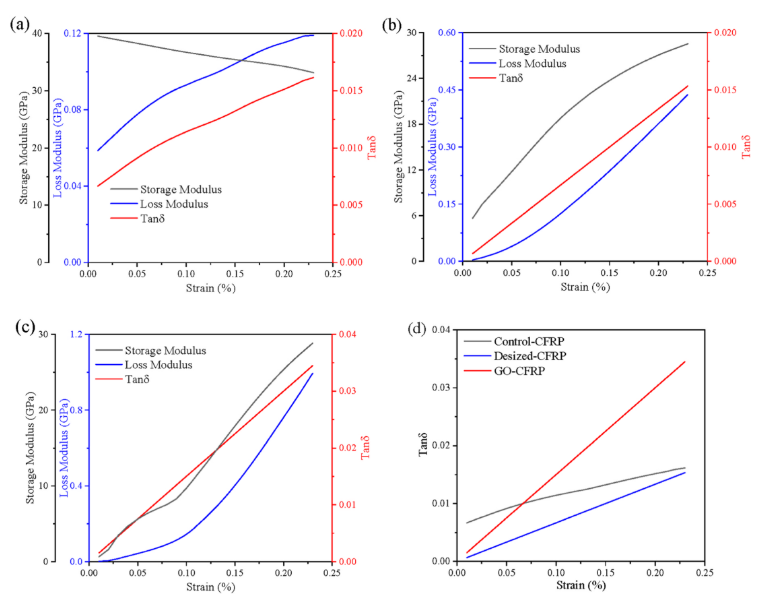

圖6. 應(yīng)變掃描(采樣間隔為0.01%應(yīng)變)(a) Control-CFRP, (b) Desized- CFRP和(c) GO-CFRP的DMA結(jié)果。(d)不同類型CFRP阻尼損失因子的比較。

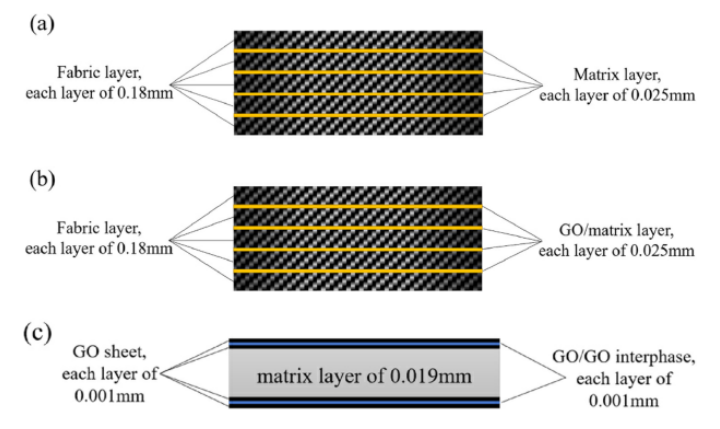

圖7. 有限元模型的截面為:(a) Desized- CFRP (50mm × 10mm × 1mm), (b) GO- CFRP (50mm × 10mm × 1mm), (c) GO/基體層(0.5 mm × 0.2 mm × 0.025 mm)。圖中所有的數(shù)字都是模型的厚度。

圖8. 不同模量和損失因子定義的GO/GO界面層和計算的GO/基體層的損耗因子。
相關(guān)研究成果由華中科技大學(xué)材料科學(xué)與工程學(xué)院、材料成形與模具技術(shù)國家重點實驗室Luyang Gong等人于2022年發(fā)表在Composites Science and Technology (https://doi.org/10.1016/j.compscitech.2022.109309)上。原文:Improving the damping properties of carbon fiber reinforced polymer composites by interfacial sliding of oriented multilayer graphene oxide。
轉(zhuǎn)自《石墨烯研究》公眾號
