本研究旨在闡明氧化石墨烯(GO)與苯乙烯-丁二烯-苯乙烯(SBS)改性瀝青的相互作用機理。本文以0.1 wt%、0.3 wt%和0.6 wt%的GO為原料制備了GO/ SBS改性瀝青。采用動力學(xué)分析(DMA)試驗對瀝青的粘彈性特性進行了表征。采用熒光顯微鏡和原子力顯微鏡(AFM)觀察內(nèi)部結(jié)構(gòu)和界面增強。采用傅里葉變換紅外光譜(FTIR)技術(shù),根據(jù)官能團的變化來確定一些化合物是否從瀝青基中被去除。此外,還進行了分子動力學(xué)模擬了解被試,并對實驗進行性能評估。研究結(jié)果解釋了GO與SBS-改性瀝青的相互作用機理,為改性瀝青聚合物材料設(shè)計的性能評估提供了多尺度的見解。

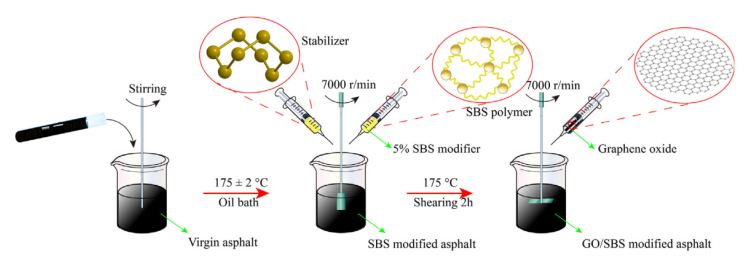

圖1. GO/SBS改性瀝青的制備。

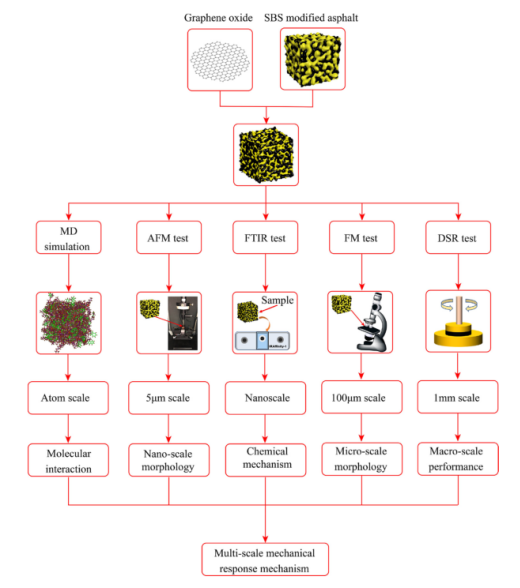

圖2. 本研究的技術(shù)路線。

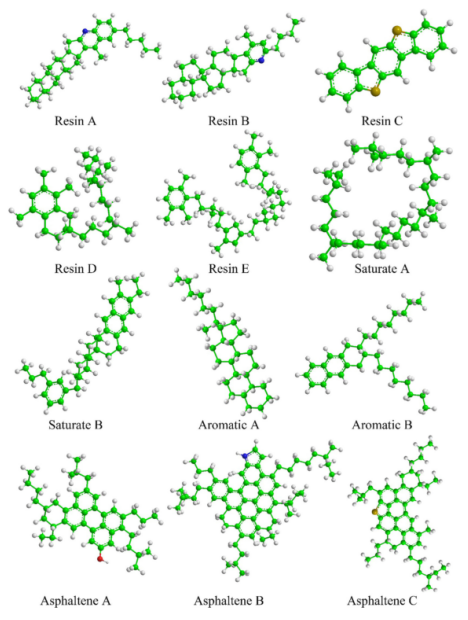

圖3. 瀝青的分子模型;綠色代表C,白色代表H,藍色代表N,黃色代表S,紅色代表O。

圖4. (a) SBS和(b)GO的分子模型,靛藍代表C,白色代表H,紅色代表O。

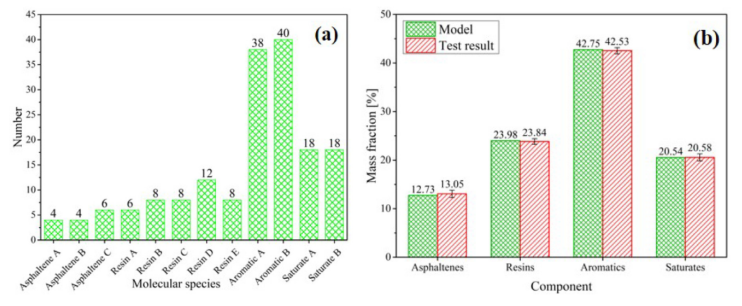

圖5. (a)瀝青分子數(shù)和(b)實驗測量結(jié)果。

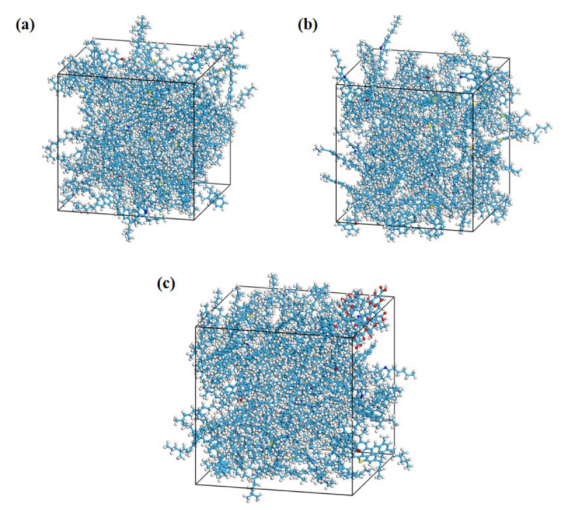

圖6. (a)原始瀝青、(b)SBS–改性瀝青、(c)GO/ SBS–改性瀝青的分子模型。靛藍代表C,白色代表H,藍色代表N,黃色代表S,紅色代表O。

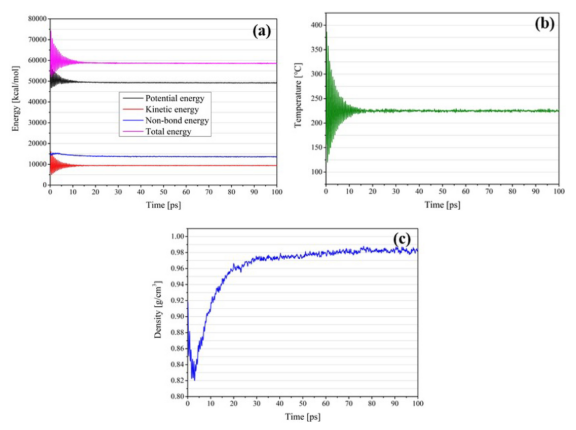

圖7. 分子動力學(xué)模擬中GO/ SBS–改性瀝青的(a)能量、(b)溫度和(c)密度的變化 。

圖8. 原始瀝青、SBS–改性瀝青和GO/ SBS–改性瀝青的(a)阻尼因子、(b)復(fù)模量和(c)車轍因子。

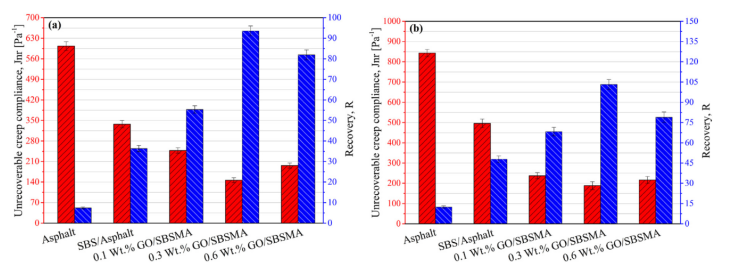

圖9. 原始瀝青、SBS改性瀝青和三種GO/SBS改性瀝青的Jnr和R值。

圖10. (a)SBS改性瀝青、(b)0.1% wt%的GO/SBS-改性瀝青、(c)0.3% wt%的GO/SBS-改性瀝青、(d)0.6% wt%的GO/SBS-改性瀝青的熒光顯微圖。

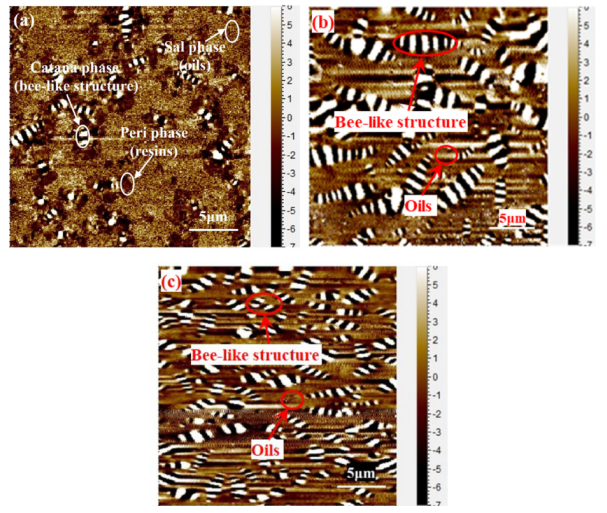

圖11. (a)原始瀝青、(b)SBS-改性瀝青和(c)0.3 wt%的GO/SBS-改性瀝青的AFM圖像。

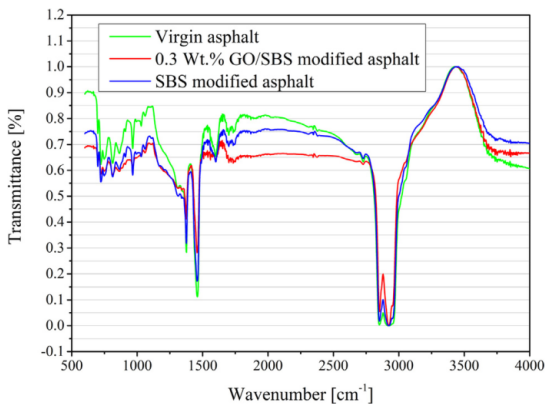

圖12. 原始瀝青、SBS-改性瀝青和0.3 wt% GO/SBS-改性瀝青的FTIR結(jié)果。

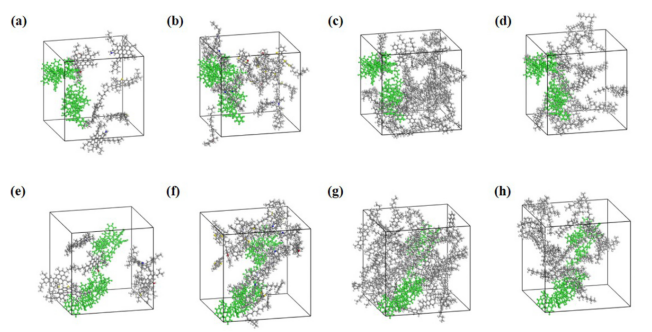

圖13. SBS-改性瀝青和GO/SBS-改性瀝青成分相互作用形態(tài)(a-d顯示了SBS-改性瀝青體系和e–h顯示GO/SBS-改性瀝青系統(tǒng),a和e是SBS聚合物和SBS瀝青烯,b和f是SBS聚合物和SBS樹脂、c和g為SBS聚合物和SBS芳香族化合物,d和h為SBS聚合物和SBS飽和脂肪酸)。

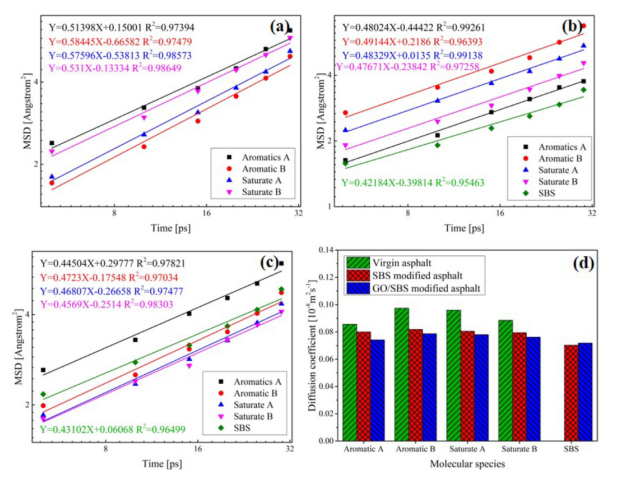

圖14.(a)原始瀝青、(b)SBS–改性瀝青和(c)GO/SBS–改性瀝青的MSD圖及(d)擴散系數(shù)。
相關(guān)研究成果由河南工業(yè)大學(xué)土木工程學(xué)院Kui Hu等人于2021年發(fā)表在Materials & Design (https://doi.org/10.1016/j.matdes.2021.109901)上。原文:Multi–scale enhancement mechanisms of graphene oxide on styrene– butadiene–styrene modified asphalt: An exploration from molecular dynamics simulations。
轉(zhuǎn)自《石墨烯研究》公眾號
