大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

       水基鋅離子混合超級(jí)電容器由于其二價(jià)性、高豐度和穩(wěn)定性而受到廣泛關(guān)注。通過集成電池型電極和電容型電極，可以同時(shí)實(shí)現(xiàn)高能量密度和高功率輸出。然而，仍然存在許多問題，包括但不僅僅是氫析出反應(yīng)，枝晶生長(zhǎng)，和在低溫下顯著的容量損失。本工作提出了一種以1M Zn(CH₃COO)₂和20 _M CH₃COOK為基礎(chǔ)的混合型“鹽包水”水凝膠電解質(zhì)，通過抑制水分子的分解，將ZHSC的電壓窗口擴(kuò)大到0-2.1 v。在功率密度為487.5 w/kg^-1的條件下，水溶性ZHSC的最大能量為100.2 wh/kg^-1，循環(huán)穩(wěn)定性好，循環(huán)4000次后電容保留率達(dá)99.5% 。采用聚丙烯酸鉀/羧甲基纖維素水凝膠電解質(zhì)(含1M Zn(CH₃COO)₂和20 M CH₃COOK組裝而成的柔性準(zhǔn)固態(tài)ZHSC，在功率密度為383.3 w kg^-1的條件下，具有良好的低溫適應(yīng)性和耐磨儲(chǔ)能性能，能量密度為106.5 wh kg^-1。


Figure 1. ZHSCs設(shè)備結(jié)構(gòu)及工作原理圖。


Figure 2. a) N/P共摻雜石墨烯水凝膠反應(yīng)示意圖;b) N 1s和c) P 2p 的XPS光譜。


Figure 3. a)拉曼光譜，b)電壓窗，c)差示掃描量熱法(DSC)從−70℃到70℃的曲線，以及d) 1 M Zn(CH₃COO)₂和不同濃度的CH₃COOK在開放氣氛下的重量保留。


Figure 4. a) CV曲線，b) GCD曲線，c)比電容，d)以1 M Zn(CH₃COO)₂和28 _M CH₃COOK為基礎(chǔ)的NP-rGO水溶液ZHSC的EIS;e)器件的電化學(xué)反應(yīng)動(dòng)力學(xué);f) 5⁻~ 50 mV s⁻¹的擴(kuò)散貢獻(xiàn)和電容貢獻(xiàn)。

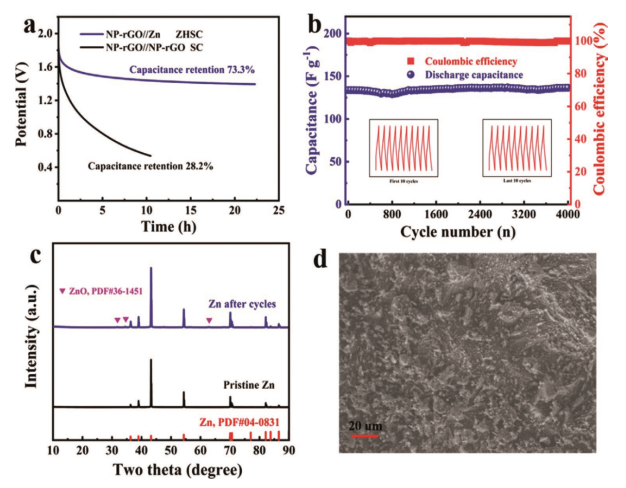

Figure 5. a) NP-rGO//NP-rGO超級(jí)電容器與1 M Zn(CH₃COO)₂和28 M CH₃COOK水溶液ZHSC的自放電曲線;b) ZHSC水溶液在5 A g⁻¹條件下循環(huán)4000次的穩(wěn)定性和庫(kù)侖效率;c) Zn陽(yáng)極經(jīng)過4000次循環(huán)后的XRD和d) SEM圖像。


Figure 6. a)柔性準(zhǔn)固態(tài)ZHSC結(jié)構(gòu)示意圖;b) CV曲線和c)柔性ZHSC的比電容;d)柔性ZHSC與所報(bào)告柔性器件的Ragone圖;e)柔性ZHSC在5 A g⁻¹下8000次循環(huán)的循環(huán)穩(wěn)定性和庫(kù)侖效率;f)柔性ZHSC在10 mV s⁻¹時(shí)的CV曲線，g)柔性ZHSC在1 A g⁻¹時(shí)的比電容;h)柔性ZHSC在不同彎曲條件下的圖像。

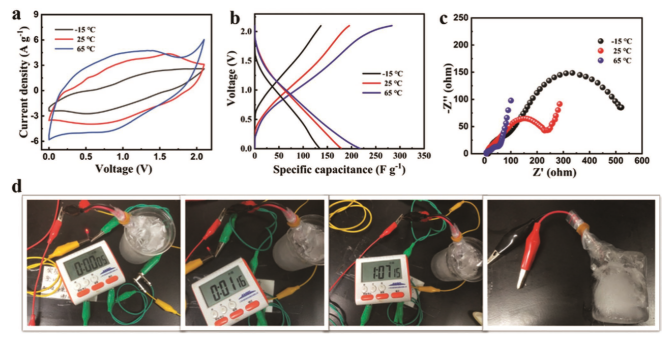

Figure 7. ) 10 mV s⁻¹時(shí)的CV曲線，b) 1 a g⁻¹時(shí)的比電容，c)柔性ZHSC在−15、25和65℃時(shí)的EIS;d) LED和并聯(lián)的定時(shí)器由一個(gè)柔性的ZHSC在冰上供電。

       相關(guān)研究工作由中國(guó)科學(xué)技術(shù)大學(xué)Lifeng Yan課題組于2021年發(fā)表在《Adv. Sustain. Syst》上，原文：Flexible Quasi-Solid-State High-Performance Aqueous Zinc Ion Hybrid Supercapacitor with Water-in-Salt Hydrogel Electrolyte and N/P-Dual Doped Graphene Hydrogel Electrodes。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)
