將具有高導電性的銀納米線(Ag NWs)引入石墨烯骨架，顯著增強了其電磁屏蔽性能。然而，Ag NWs制備過程復雜、產率低，以及物理自組裝法制備的石墨烯與Ag NWs之間相互作用較弱，限制了其電磁屏蔽應用。在此，采用石墨烯誘導策略用于原位合成石墨烯/銀納米復合材料，期間不需要鹵化物離子的其他成核劑和形態劑。石墨烯的O=C-O基團提供了成核位點使銀核結合。重要的是，具有氧官能團的石墨烯作為一個“Ag
+” 池，可以?xún)?chǔ)存和釋放大量的Ag
+，在Ag NWs的生長期間連續供Ag
+，并抑制過度成核。得益于三維導電網絡的高電阻損耗，所得石墨烯/銀納米線涂層表現出顯著的電磁屏蔽效能（76.59分貝）。該工作為高性能電磁屏蔽材料提供了廣闊的前景。

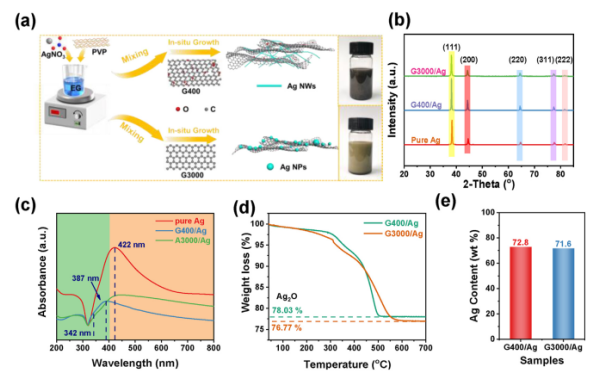

Figure 1. 石墨烯誘導的銀納米線和銀納米粒子的制備過程圖解。純銀、G400/Ag和G3000/Ag的XRD圖譜和UV-vis吸收光譜。G400/Ag和G3000/Ag的TG曲線(d)和Ag含量。

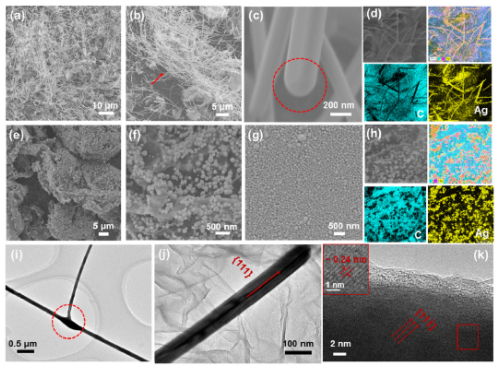

Figure 2. G400/Ag (a-b)和Ag NWs(c)在不同放大倍數下的SEM圖。G400/Ag的元素分布圖。G3000/Ag和純銀在不同放大倍數下的SEM圖（e-g）。G3000/Ag的元素分布圖。G400/銀的TEM 和HRTEM圖（i-k）。
Figure 3.G400在成核過程中于不同放大倍率下，分別在25°C ( a-c)，60°C (d-f)，120°C (j-l)和160°C（m-o）時的TEM圖像。

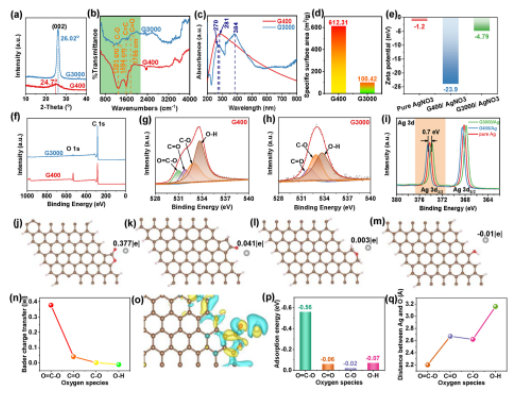

Figure 4．G400和G3000的XRD圖譜、FT-IR光譜、UV-vis吸收光譜和比表面積。純AgNO3、G400/AgNO3和g 3000/ AgNO3溶液的ζ電勢(e)。（f-i）XPS光譜。(j-m)各種基團的優化結構。(n)各種基團的Bader電荷轉移。Ag原子與帶有C=O-O基團的石墨烯的電荷密度差。所有基團的吸附能和銀與氧的距離。

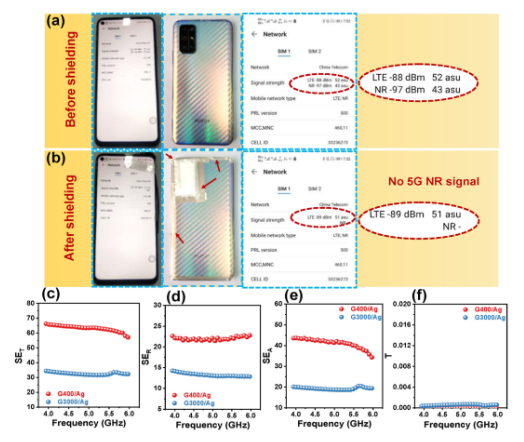

Figure 5．（a，b）G400/Ag涂層屏蔽前后手機信號演示圖。G400/Ag和G3000/Ag涂層在3.94~5.99 GHz頻率范圍內的SE
T(c)、SE
R(d)、SE
A(e)和T(f)。
該研究工作由韓國東國大學首爾校區Hyun Jung課題組于2021年發表在Carbon期刊上。原文：A one-step graphene induction strategy enables in-situ controllable growth of silver nanowires for electromagnetic interference shielding
。
轉自《石墨烯雜志》公眾號
