基于石墨烯的一維宏觀組件（GBOMAs）引起了人們的極大關(guān)注，并致力于取得巨大進(jìn)展。然而，它們的應(yīng)用仍僅限于功能較少的電子產(chǎn)品，而且其優(yōu)越的潛力仍然稀缺。在此，受天然蔥結(jié)構(gòu)的啟發(fā)，引入了一種新穎的策略，通過(guò)石墨烯的中尺度蔥狀包裹來(lái)有效提高電池性能。獲得的RGO/Ag-Li負(fù)極在碳酸鹽電解質(zhì)中，在1 mA cm
-2下表現(xiàn)出約11.3 mV的超低過(guò)電勢(shì)，持續(xù)1800小時(shí)，這優(yōu)于大多數(shù)以前的報(bào)道。此外，該策略還可以進(jìn)一步擴(kuò)展到各種正極納米材料的高質(zhì)量負(fù)載，由此產(chǎn)生的RGO/LiFePO
4正極表現(xiàn)出顯著的倍率性能和循環(huán)穩(wěn)定性。通過(guò)最大限度地發(fā)揮其獨(dú)特的結(jié)構(gòu)和性能所帶來(lái)的優(yōu)勢(shì)，這項(xiàng)工作為探索和拓寬GBOMAs作為支架在制造全鋰電池方面的應(yīng)用開(kāi)辟了一條新途徑。

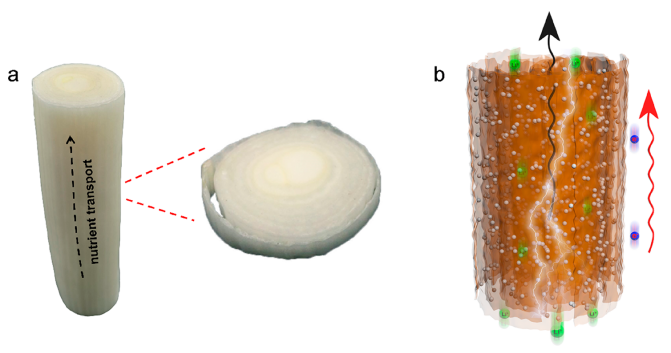

Figure 1. GBOMAs的蔥狀結(jié)構(gòu)示意圖。(a) 兩段蔥莖的光學(xué)照片。(b) 基于GBOMAs的鋰電池支架中電荷轉(zhuǎn)移的示意圖。

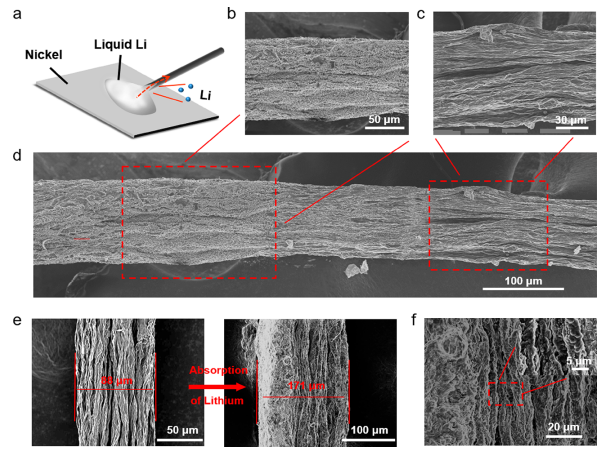

Figure 2. 觀察鋰浸潤(rùn)前后RGO基纖維的形態(tài)變化。（a）RGO纖維中熔融鋰滲透實(shí)驗(yàn)的示意圖。(b-d) 瞬態(tài)熔融鋰吸收后所得復(fù)合纖維的SEM圖像。（e）鋰滲透前后RGO基纖維的表面形貌。(f) 所得RGO-Li復(fù)合纖維表面的放大SEM圖像。
.png)

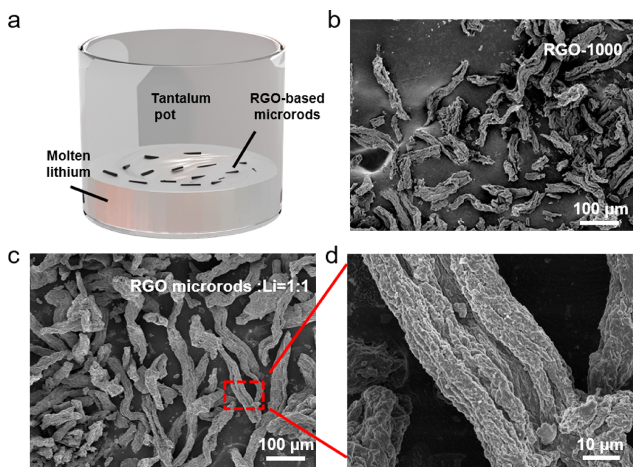

Figure 3. (a) 基于RGO的MRs鋰填充過(guò)程的示意圖。(b-d) RGO-1000和RGO/Li MRs的SEM圖像。
.png)

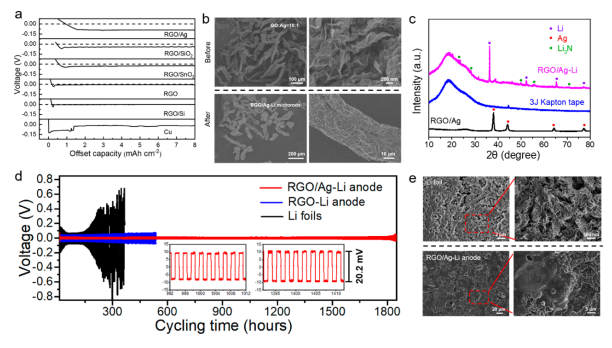

Figure 4. (a) 在0.5 mA cm
-2下初始鋰沉積期間的電壓分布。(b,c) 在鋰滲透之前和之后獲得的RGO/Ag和RGO/Ag-Li MRs的SEM圖像和XRD圖案。(d) 分別具有純鋰箔和RGO/Ag-Li電極的對(duì)稱電池的恒電流放電-充電循環(huán)。(e) 純鋰箔和RGO/Ag-Li電極在5 mA cm
-2和 1 mAh cm
-2下經(jīng)過(guò)50次電鍍/剝離循環(huán)后的表面形貌。
.png)

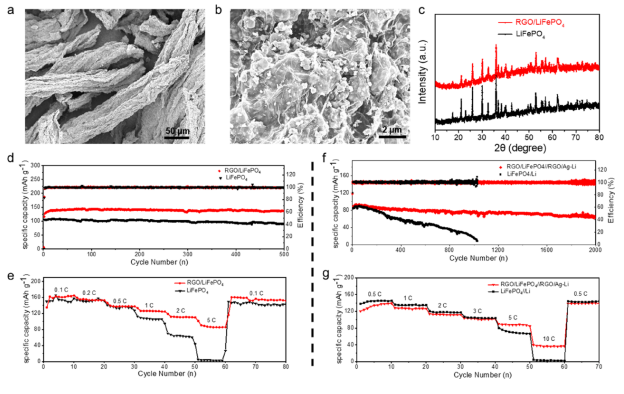

Figure 5. RGO/LiFePO
4 MRs 在半電池和全電池中的電化學(xué)性能。
相關(guān)研究成果于2021年由中國(guó)科學(xué)技術(shù)大學(xué)Shu-Hong Yu和深圳大學(xué)Chuanxin He課題組，發(fā)表在Nano Lett.（https://dx.doi.org/10.1021/acs.nanolett.0c04033）上。原文：Scallion-Inspired Graphene Scaffold Enabled High Rate Lithium Metal Battery。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
