這里，發(fā)現(xiàn)了石墨的均質(zhì)扭曲堆疊層的導熱性強烈依賴于失配角度，可能的機制依賴于扭曲界面上的聲子-聲子耦合作用。窄石墨疊層所計算的熱導率和相應(yīng)的實驗結(jié)果的一致性表明了該預測的可行性。這歸因于層間相互作用描述的準確性，h-BN堆疊層的相似結(jié)果表明整體材料的電導率更高和失配角度變化減少。這為設(shè)計合成具有可控傳熱特性的可調(diào)異質(zhì)結(jié)開辟了新路徑。

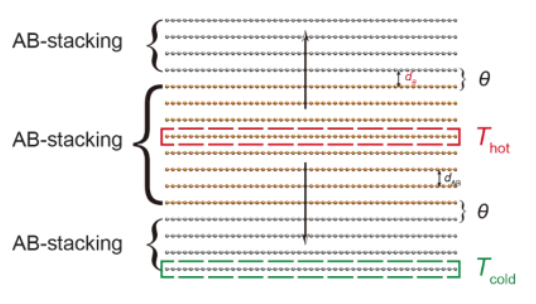

Figure 1. 模擬裝置的示意圖。

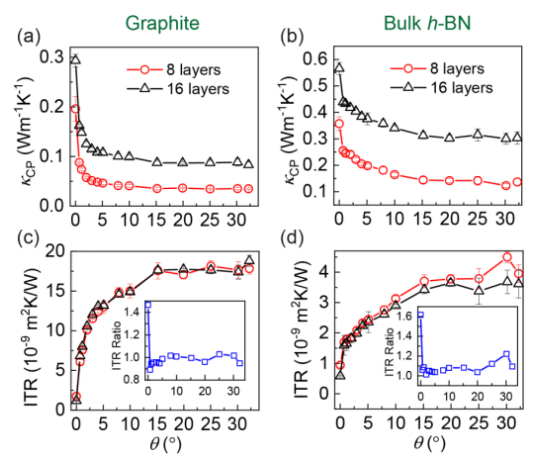

Figure 2.（a，b）整個堆疊層的橫截面熱導率與扭角的相關(guān)性，（c，d）石墨和塊體h-BN以最優(yōu)堆疊片形成扭曲接觸的界面熱阻與扭角的相關(guān)性。

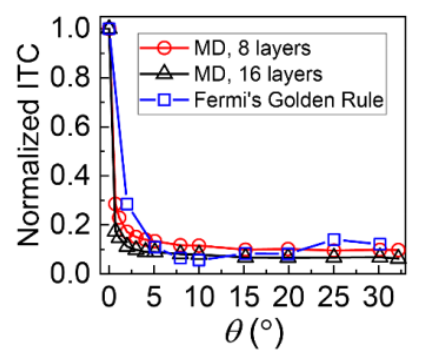

Figure 3. tBLG的界面熱傳遞速率和在各種失配角下所計算出的界面熱導率之間的費米黃金法則結(jié)果比較。

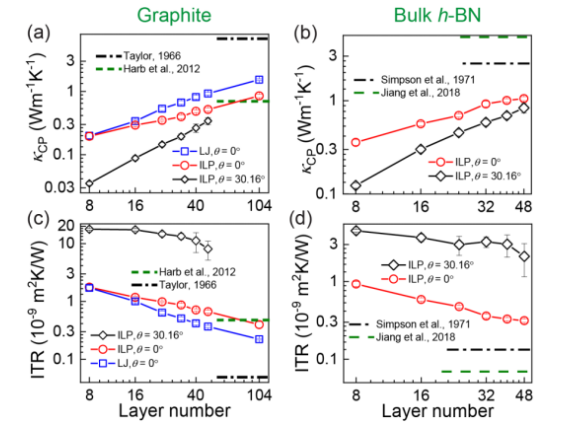

Figure 4. （a）石墨和（b）h-BN堆疊層在對準時和扭曲30.16°時的導電性和K
CP與厚度的相關(guān)性。圖（c）和（d）顯示了ITR截取的厚度相關(guān)性，使用SI中的 S2公式，基于石墨和h-BN異質(zhì)結(jié)的K
CP結(jié)果。
該研究工作由以色列特拉維夫大學Michael Urbakh課題組于2020年發(fā)表在Nano Letters期刊上。原文：Controllable Thermal Conductivity in Twisted Homogeneous Interfaces of Graphene and Hexagonal Boron Nitride。
摘自《石墨烯雜志》公眾號：
.jpg)
