為了能夠在低ppb濃度下進行高靈敏且選擇性監測NO2氣體，這里，通過簡單的濕化學方法制備了零維氮摻雜石墨烯點/ SnO2量子點（N-GD–SnO2）異質結構。相較于原始的SnO2，所構建的裝置顯示出增強的響應（Rg/Ra = 292），在150°C下100 ppb NO2氣體濃度時，實現了短的響應時間（181 s），恢復時間為81 s，此外，隨著溫度降低到50℃，響應能力增加到4336。該傳感器還具有獨特的性質，在20 ppb NO2超低濃度下，仍保持超高的檢測能力。如此顯著的提高歸因于SnO2與N-GDs之間增強的電子轉移以及N-GDs表面上更強的吸附NO2能力。此外，零維形貌具有較大的表面積，更多的活性位點和更好的納米級界面，這也有助于促進傳感性質。最后，該傳感器相較于其他氣體（SO2，H2S，CO和NH3），對NO2具有更高的選擇性。因此，該研究為零維異質結構應用于氣體傳感提供了一種新方法。

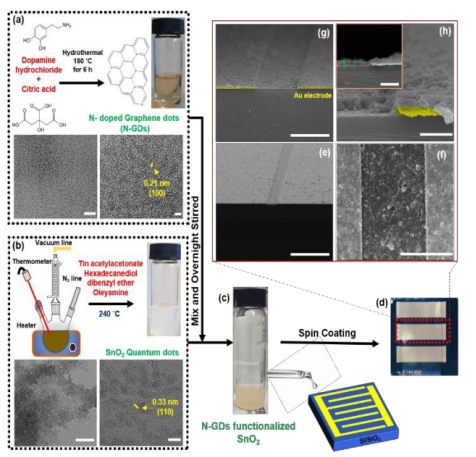

Figure1. N-GD功能化SnO2 NP的合成示意圖：（a）NGD的合成，（b）SnO2的合成，（c）N-GD功能化SnO2的合成，（d）傳感薄膜制備過程，（e–h）N-GD功能化SnO2的FE-SEM橫截面圖。
Figure 2. N-GD–SnO2 NP的（a–b）TEM，（c）HR-TEM和FFT圖。N-GD–SnO2 NP的STEM–EDS和元素分布情況：（e）映射區域，（f）C，（g）Sn和O元素。（比例尺：（a）200 nm，（b）50 nm，（c）5 nm（插圖2 nm），（d）101/nm，（e-f）1 µm）

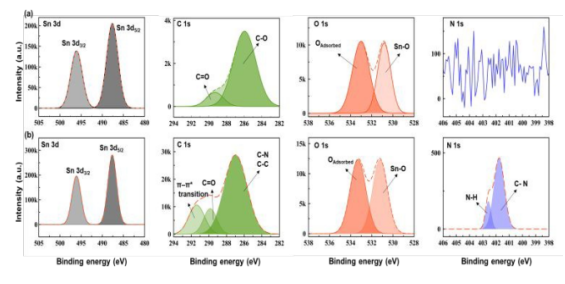

Figure 3. (a)原始SnO2 和 (b) N-GD–SnO2 NPs 的XPS 譜。

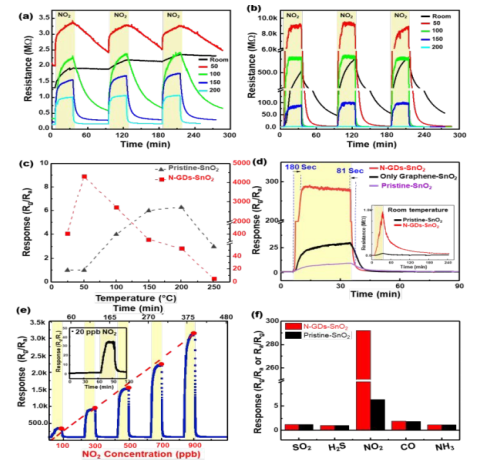

Figure 4. （a）原始SnO2在不同溫度時檢測NO2的情況（循環三次），（b）N-GD–SnO2在不同溫度時檢測NO2的情況（循環三次），（c）原始SnO2和N-GD–SnO2在不同溫度下100 ppb NO2濃度時的響應情況，（d）在150°C下響應時間和恢復時間比較，（e）N-GD–SnO2在不同NO2濃度時的響應情況，插圖顯示了N-GD–SnO2的檢出限以及20 ppb NO2時的響應情況，（f）原始SnO2和N-GD–SnO2對1 ppm氣體的選擇性。

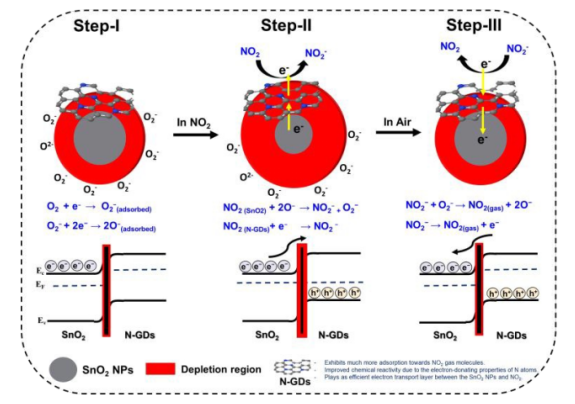

Figure 5. N-GD–SnO2用于NO2 傳感時的增強機制。
該研究工作由韓國成均館大學Jeong Min Baik課題組于2020年發表在Journal of Materials Chemistry A期刊上。原文：Zero-dimensional Heterostructures: N-Doped Graphene Dots/SnO2 for Ultrasensitive and Selective NO2 Gas Sensing at Low Temperatures。
本帖摘自《石墨烯雜志》公眾號：
