至今尚未報道大于1厘米的高質量AB堆疊雙層或多層石墨烯。在此,我們報道了用可控濃度的Ni制造和使用單晶Cu/Ni(111)合金箔,通過化學氣相沉積的方法生生長大面積,高質量AB堆疊雙層和ABA堆疊三層石墨烯薄膜。通過拉曼光譜和透射電鏡(包括選定的區域電子衍射和原子分辨率成像)對石墨烯薄膜的堆積順序、覆蓋范圍和均勻性進行了評估。電遷移(載流子遷移率和帶隙可調性)和熱導率(雙層石墨烯的熱導率值約為2,300 W m
-1 K
-1)表明該膜具有優異的質量。測量了由260 nm厚的聚碳酸酯薄膜支撐的厘米級雙層石墨烯薄膜的拉伸載荷響應,并獲得了楊氏模量(478 GPa)和斷裂強度(3.31 GPa)的平均值。
.png)

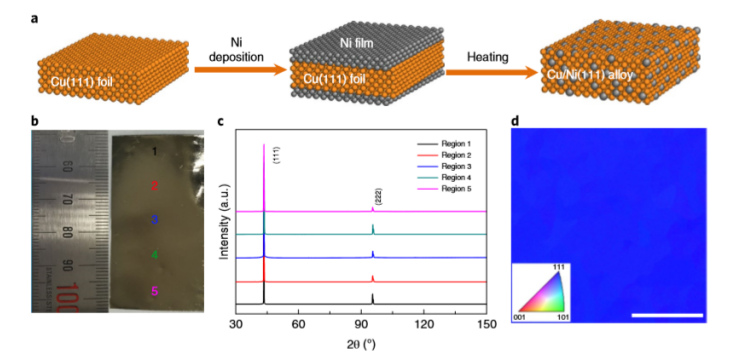

Fig. 1 Cu/Ni(111)箔的制備與表征。

Fig. 2 雙層和三層石墨烯的拉曼測量。

Fig. 3 雙層石墨烯薄膜的TEM和LEED表征。

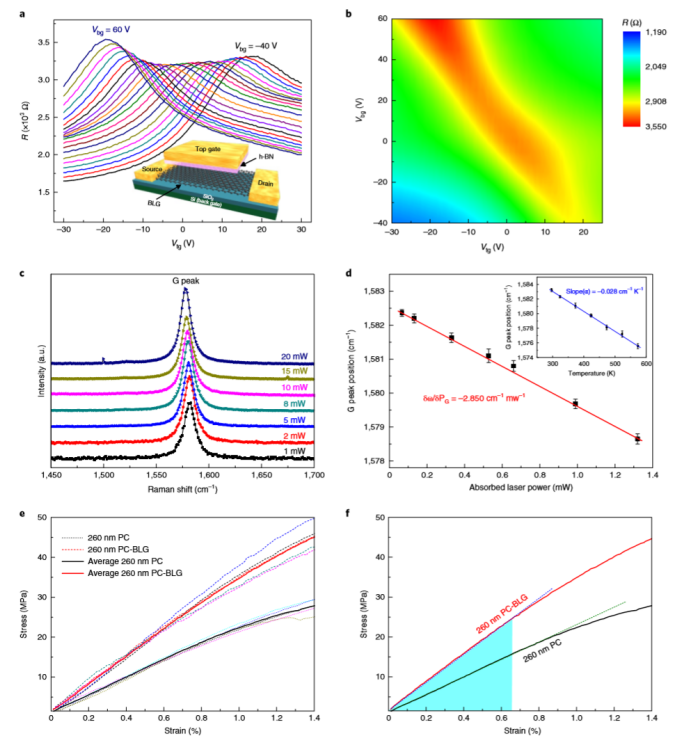

Fig. 4 AB堆疊雙層石墨烯薄膜的電傳輸測量,導熱率測量和拉伸測試。
相關研究成果于2020年由韓國蔚山國立科技學院Rodney S. Ruoff課題組,發表在Nature Nanotechnology (https://doi.org/10.1038/s41565-019-0622-8)上。原文:Large-area single-crystal AB-bilayer and ABAtrilayer graphene grown on a Cu/Ni(111) foil
