服務熱線 : 400-025-7300
直接甲酸燃料電池（DFAFCs）和直接甲醇燃料電池（DMFCs）都是用于各種電子設備的有前途的發電技術，而它們的大規模商業應用在很大程度上由于缺乏具有高活性和可接受成本的先進貴金屬催化劑而被排除在外。本文中，我們報告了一種簡單且可擴展的策略，以制備錨固在三維（3D）硼和氮共混的石墨烯氣凝膠（Pd/BNG）上的納米級Pd晶體，作為甲酸和甲醇氧化反應的多功能電催化劑。所得的Pd/BNG催化劑具有一系列與陽極燃料電池催化系統相適應的獨特結構優點，例如較大的比表面積、3D互連的多孔骨架、均勻的Pd分布、豐富的B和N活性位以及出色的導電性。與傳統的Pd/炭黑和Pd/石墨烯催化劑相比，新設計的3D Pd/BNG結構具有顯著增強的電催化性能，包括大的電化學活性表面積、高的質量活性和良好的長期穩定性。密度泛函理論計算進一步揭示了Pd與BNG底物之間存在很強的電子相互作用，有效增強了Pd/BNG對CO中間體的抗毒能力，從而促進了電催化反應動力學。

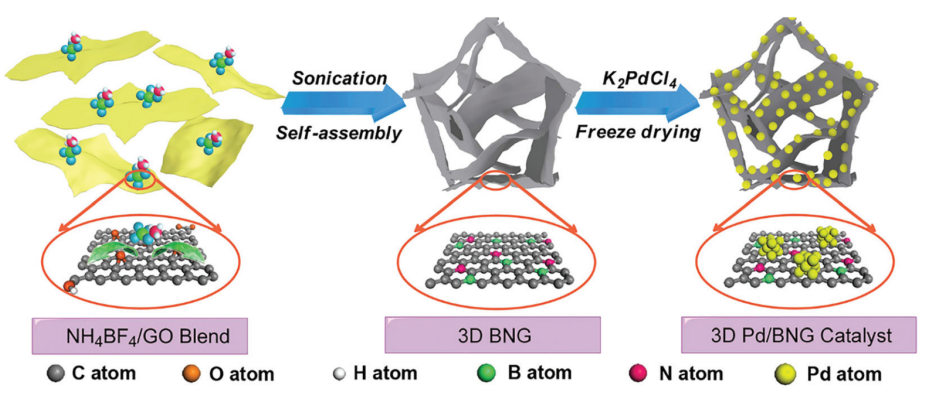

Figure 1. 3D Pd/BNG催化劑的合成程序示意圖

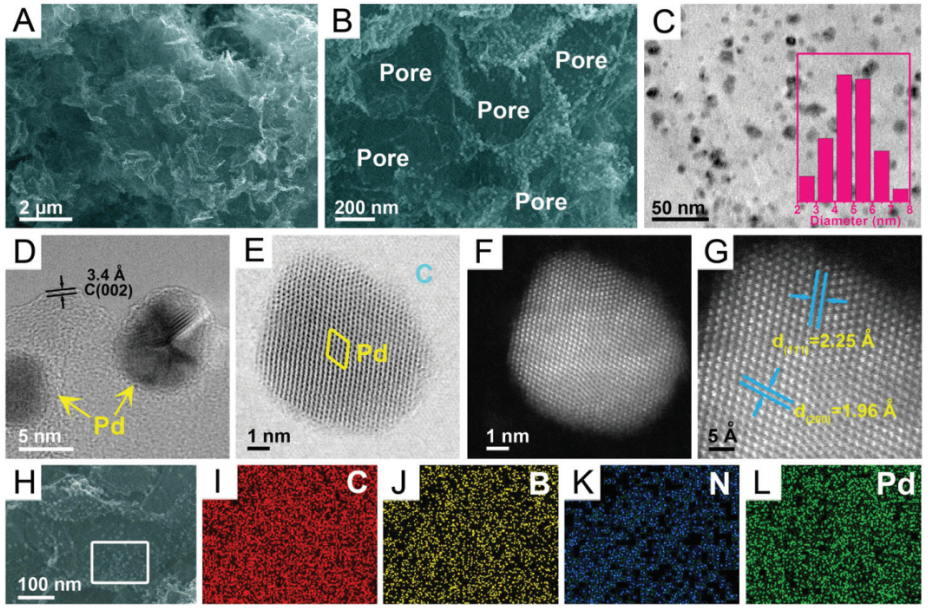

Figure 2. Pd/BNG混合體的典型（A和B）FE-SEM、（C）TEM和（D–G）HRTEM圖像；C部分的插圖：Pd/BNG中Pd的粒徑分布；（H）FE-SEM圖像以及從正方形區域獲取的（I）C，（J）B，（K）N和（L）Pd元素的相應元素映射分析

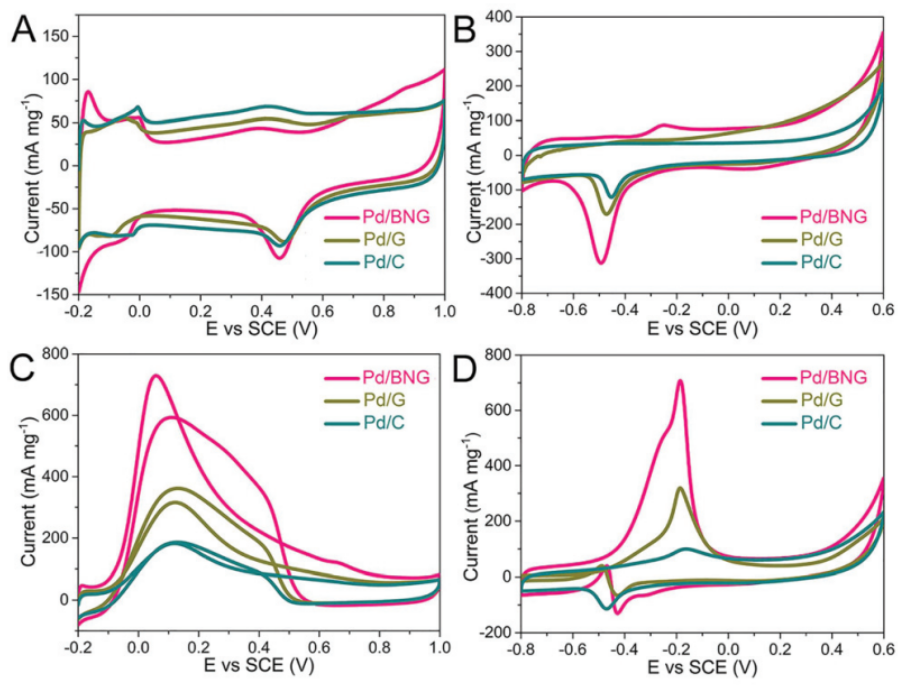

Figure 3. Pd/BNG催化劑的電催化活性：（A）0.5 M H2SO4、（B）0.5 M NaOH、（C）0.5 M H2SO4和0.5 M HCOOH以及（D）0.5 M NaOH和1 M CH3OH溶液中，Pd/BNG、Pd/G和Pd/C電極的循環伏安圖

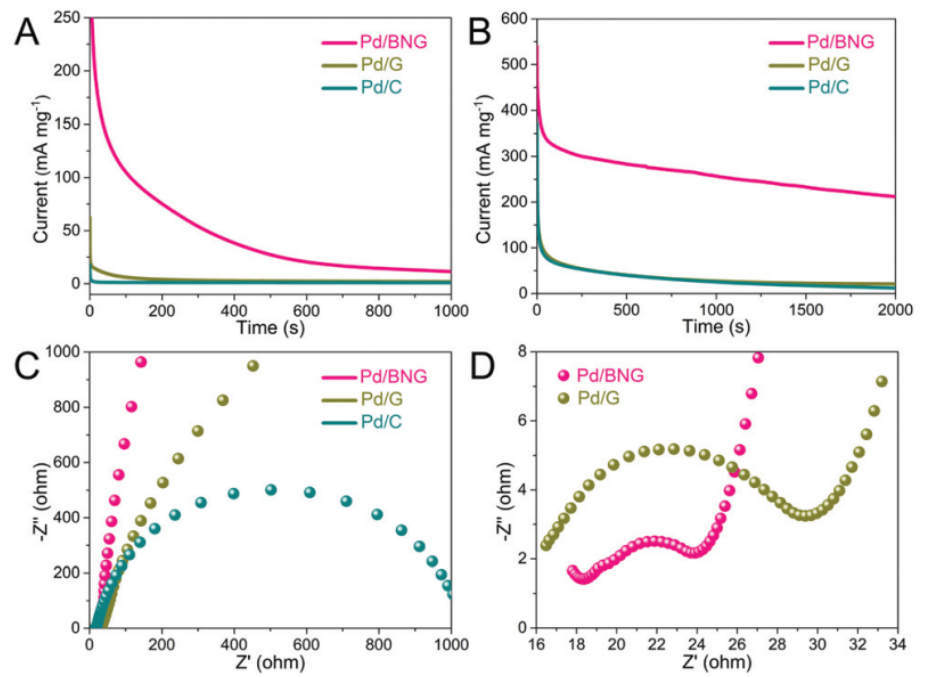

Figure 4. Pd/BNG、Pd/G和Pd/C的長期穩定性和導電性：（A）在具有0.5 M HCOOH的0.5 M H2SO4溶液中，以0.15 V記錄的計時電流曲線；（B）具有1 M CH3OH的0.5 M NaOH溶液中，-0.2V下記錄的計時電流曲線；（C）交流阻抗譜；（D）Pd/BNG和Pd/G光譜的局部放大

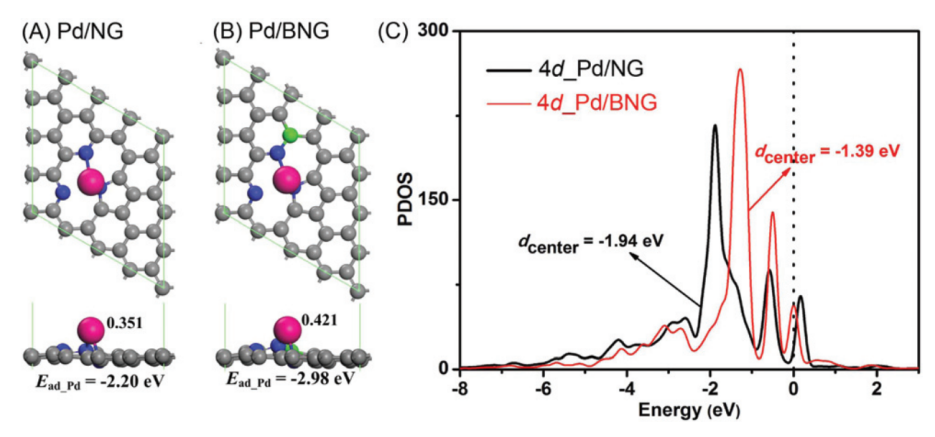

Figure 5. （A）Pd/NG和（B）Pd/BNG的弛豫原子結構;（C）NG和BNG上Pd的d-PDOS圖
相關研究成果于2019年由河海大學Huajie Huang課題組，發表在Inorg. Chem. Front.（DOI: 10.1039/c9qi01448a）上。原文：Anchoring nanosized Pd on three-dimensional boron- and nitrogen-codoped graphene aerogels as a highly active multifunctional electrocatalyst for formic acid and methanol oxidation reactions。
?
|
|
| 您的稱呼 : | |
| 聯系電話 : | |
| 您的郵箱 : | |
| 咨詢內容 : | |
|
|
