大地资源中文在线观看官网第二页-大蕉香蕉久久爱-大开眼界 无删减-大开眼界电影完整在线看-大陆国产vs国产对白-大陆国语对白国产av片

     在這項研究中，開發了硫化銅/羧化氧化石墨烯納米雜化物（CuSG）混合的聚醚砜中空纖維膜（P HFMs），用于從水中有效分離氧二苯甲酮和雙酚A。復合HFMs在親水性、機械強度、熱穩定性、體孔率和表面電荷方面顯示出顯著改善。對于摻有1 wt％CuSG納米雜化物的HFMs，測得的純水滲透率非常高（528.2±44.6 mL/m²/h/mmHg）和90.1％的通量回收率。此外，通過這些復合材料HFMs測得，從EDCs加標水中的氧二苯甲酮（98±1％）和雙酚A（95±2％）的去除率很高。因此，實驗結果證明了新型復合聚合物HFMs在分離應用中的潛在功效。

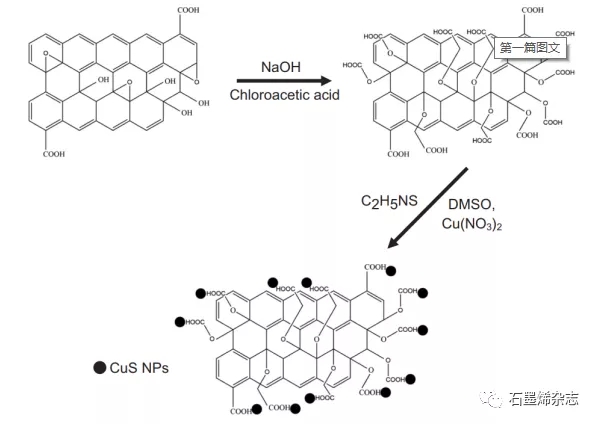

Figure 1. 制備CuSG納米雜化物的步驟流程。

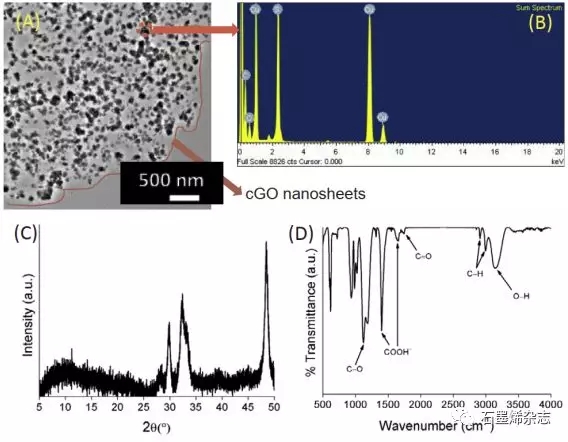

Figure 2. （A）TEM圖像顯示了cGO納米片上CuS NPs的均勻分散；（B）點EDS分析證實了錨定在cGO納米片中CuS NPs的存在；所制備CuSG納米雜化物的（C）XRD圖和（D）ATR-FTIR光譜。

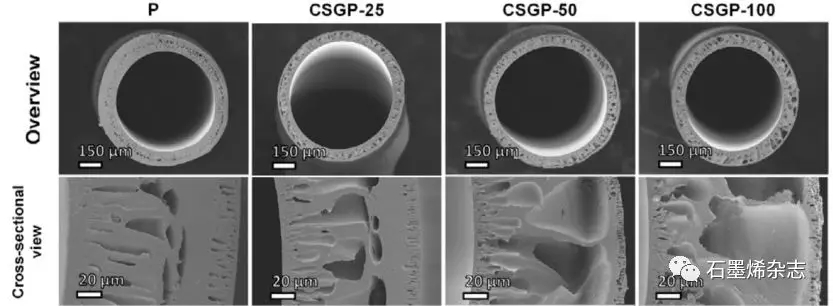

Figure 3. 不同HFM樣品的SEM圖像。隨著HFMs中CuSG納米雜化物含量的增加，手指狀結構變寬。

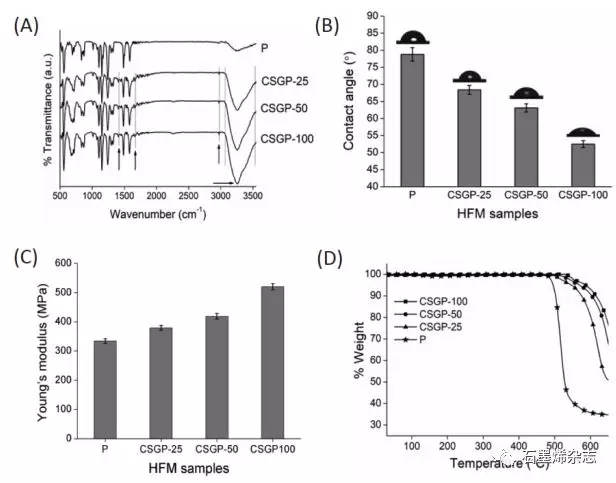

Figure 4. 不同HFM樣品的（A）ATR-FTIR光譜、（B）水接觸角、（C）楊氏模量和（D）TGA圖。

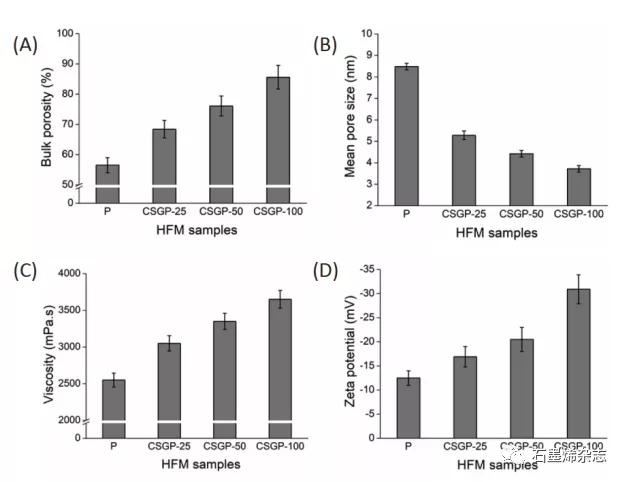

Figure 5. 條形圖顯示（A）大孔隙率、（B）聚合物涂料溶液的平均孔徑（rm）、（C）聚合物涂料溶液的粘度和（D）不同HFM樣品中不同濃度的CuSG納米雜化物在HFMs中的表面Zeta電位。
      相關研究成果于2019年由印度孟買理工學院Jayesh Bellare課題組，發表在Polymer（2019，163，57–67）上。原文：Copper sulfide nanoparticles/carboxylated graphene oxide nanosheets blended polyethersulfone hollow fiber membranes: Development and characterization for efficient separation of oxybenzone and bisphenol A from water。
